【وصف المنتج】
بشكل عامفي نظام الطاقة الشمسية خارج الشبكة ، يتم شحن البطارياتالألواح الشمسية. اعتمادًا على النظام ، قد لا تكون الطاقة الشمسية وحدها كافية لشحن بنك البطارية في بعض الأيام خاصة في فصل الشتاء ، عندما تكون الأيام أقصر. في هذه الحالات ، يمكن استخدام مولد التيار المتردد للمساعدة في الحفاظ على شحن البطارية. يقوم العاكس / الشاحن بتحويل طاقة التيار المتردد من المولد لشحن بنك بطارية التيار المستمر. يقوم العاكس / الشاحن خارج الشبكة بتحويل الطاقة في كلا الاتجاهين ، من التيار المتردد إلى التيار المستمر لشحن البطارية من مولد التيار المتردد ، وتحويل طاقة التيار المستمر من البطارية إلى التيار المتردد لأجهزتك.

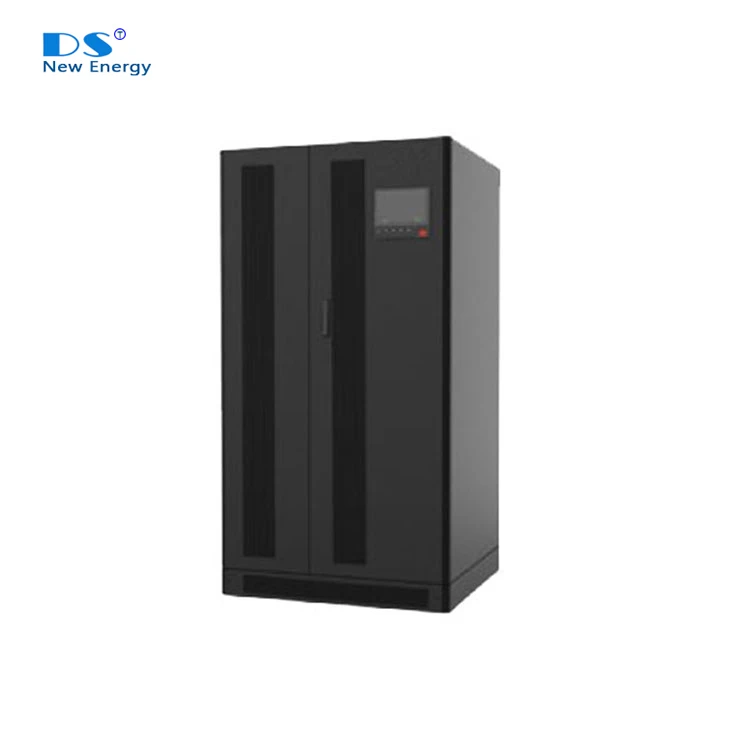

هذه العائلة 10KVA-60KVA منظم شحن الطاقة الشمسية&أمبير ؛ العواكس هي وحدة هجينة ثلاثية الطور قابلة للتكيف مع كل من الطاقة الشمسية الكهروضوئية ومدخلات طاقة التيار المتردد أجهزة التحكم في شحن الطاقة الشمسية ، والمحولات ، والمراقبة ، والمتوفرة مع وحدات التحكم الآلي في المولدات ، تتيح مزيدًا من القدرة على التكيف. من وحدة وحدة واحدة إلى مجموعات تصل إلى 60 كيلو وات ، فهذه أنظمة قابلة للتطوير تسمح بدمج السعة الشمسية على النحو المطلوب. النظام الهجين القابل للتكيف والقابل للتطوير هو الحل الوحيد لتطبيقات الشبكة التفاعلية وخارج الشبكة والسكنية والتجارية والطاقة الشمسية وتطبيقات الطاقة الاحتياطية.
عائلة المنتج
CIT 10K، CIT 20K، CIT 30K، CIT 40K، CIT 50K، CIT 60K
دلائل الميزات
وحدة تحكم شمسية MPPT مدمجة ، تزيد من استخدام الألواح الشمسية
قدرة مرنة للأنظمة ثلاثية الطور من 10 كيلو واط إلى 60 كيلو واط
يدمج كلاً من مدخلات التيار المتردد وطاقة المولد
خرج التيار المتردد لمرحلة الضغط ، ودعم الحمل غير المتوازن بنسبة 100٪
إدارة البطارية الذكية ووظيفة تعويض درجة الحرارة
حماية كاملة
تصل كفاءة النظام إلى 92٪
قدرة قوية على التكيف مع البيئة
يدعم معماريات DC المقترنة والتيار المتردد المقترن خارج الشبكة والربط الشبكي
يدعم شحن مجموعات بطاريات ليثيوم أيون وبطارية حمض الرصاص
سهل التركيب والصيانة
معلومات تقنية
نموذج | CIT 10 كيلو | CIT 20 ألف | CIT 30 ألف | CIT 40 ألف | CIT 50 ألف | CIT 60 ألف |
السعة (KVA) | 10 | 20 | 30 | 40 | 50 | 60 |
مدخلات الطاقة الشمسية الكهروضوئية | ||||||
نطاق الجهد MPP (VDC) | 250-450 | 420-650 | ||||
أقصى جهد إدخال (VDC) | 460 | 660 | ||||
جهد الإدخال الموصى به (VDC) | 330 | 480 | ||||
أقصى عدد لوحدة التحكم | 2 | 2 | 4 | 4 | 5 | 5 |
مدخلات التيار المتردد | ||||||
نطاق جهد إدخال التيار المتردد (VAC) | 380-480±20% | |||||
نطاق تردد إدخال التيار المتردد (هرتز) | 50-60±5% | |||||
ماكس باور شاحن التيار المتردد (KW) | 7.5 | 15 | 22.5 | 30 | 37.5 | 45 |
أقصى تيار شحن تيار متردد (A) | 31.25 | 62.5 | 93.75 | 76.9 | 96.15 | 115.38 |
خرج العاكس | ||||||
جهد الإخراج (VAC) | 3 / N / PE، 380-400 | |||||
موجة Ouput | موجة جيبية نقية | |||||
الطاقة المقدرة (KW / KVA) | 10/10 | 20/20 | 30/30 | 40/40 | 50/50 | 60/60 |
عامل قمة التيار المتردد | 3:1 | |||||
قدرة التحميل الزائد | 105-110٪ ، 10 دقائق ؛ 110-125٪ ، دقيقة واحدة ؛ 125-200٪ ، 10 ثوانٍ ؛ | |||||
الجهد THD | THDU< ؛ 3٪ ، حمل خطي ؛ THDU< ؛ 5٪ ، حمل غير خطي | |||||
عزل | محول التردد المنخفض | |||||
بطارية | ||||||
الفولطية المقدرة (VDC) | 220 | 348 | ||||
نوع البطارية | بطارية حمض الرصاص أو بطارية ليثيوم أيون | |||||
المعاملات الشاملة | ||||||
نطاق الحرارة الشغالة(℃) | -20～+50 | |||||
الرطوبة النسبية أثناء التشغيل | 0-90٪ (دون تكاثف) | |||||
أقصى ارتفاع للعملية (م) | 6000 | |||||
عرض | شاشة LCD | |||||
الاتصالات | RS485 | |||||
الحماية | DC&أمبير ؛ التيار المتردد على الحمل ، الجهد الزائد ، الجهد المنخفض ، الدائرة القصيرة ، الشحن الزائد والتفريغ ، درجة الحرارة الزائدة ، القطبية العكسية | |||||
دخول تقييم الحماية | IP20 | |||||
البعد (L * W * H مم) | 560*460*1040 | 600*550*1450 | 600*600*1600 | |||
الوزن (كجم) | 160 | 170 | 230 | 260 | 300 | 330 |
وحدة وحدة التحكم الكهروضوئية | ||||||
نوع التحكم | MPPT | |||||
كفاءة MPPT | 99% | |||||
ماكس مدخلات الطاقة (KW) | 11 | 16 | ||||
نطاق جهد الإخراج (VDC) | 192-264 | 310-420 | ||||
أقصى تيار الإخراج (A) | 50 | 40 | ||||
أقصى قدر من الكفاءة | 97% | |||||
أبعاد الوحدة (L * W * H مم) | 415*356*84.5 | 335*436*84.5 | ||||
وزن الوحدة (كجم) | 11 | |||||
