فيما يلي تخطيطات الأسلاك النموذجية والمكونات المختلفة لأنظمة الطاقة الشمسية بثلاثة أحجام شائعة: 2 كيلوواط ، 4 كيلوواط ، و 8 كيلوواط. تعتمد أحجام النظام هذه على الألواح الشمسية 100 واط و 5 ساعات من متوسط أشعة الشمس اليومية.
2kW خارج الشبكة الشمسية
4kW خارج الشبكة الشمسية

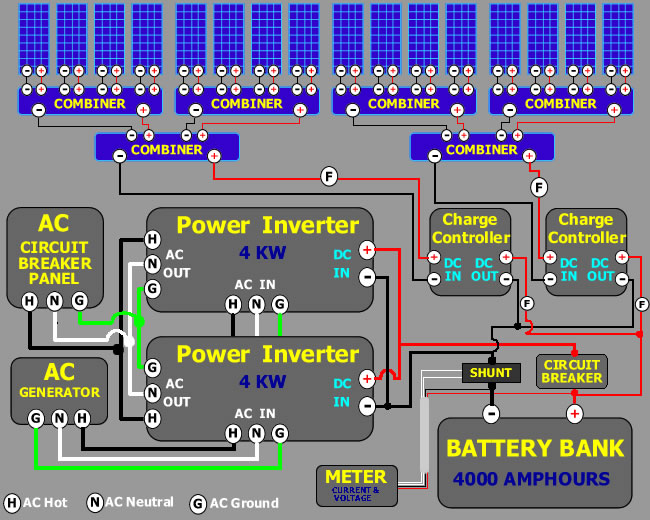

8kW خارج الشبكة الشمسية
يمكن أن تمثل أمثلة الرسم البياني هذه أنظمة 12 أو 24 أو 48 فولت. سيكون تكوين الأسلاك الأساسي هو نفسه لأي نظام جهد. تهدف هذه المخططات إلى إعطاء فكرة عامة عن أسلاك النظام النموذجية. تم حذف بعض دوائر التأريض والصمام من مخططات الأسلاك من أجل الوضوح.
