الشبكة الكهروضوئية-حالة تصميم الخزانة المتصلة - المعرفة

1.الشبكة-الوحدات الوظيفية والمكونات الأساسية للخزانة المتصلة

وحدة الوظيفة	الوظيفة الأساسية	المكون الأساسي	وظيفة المكون
الخط الوارد ووحدة توزيع الطاقة	احصل على خرج طاقة التيار المتردد بواسطة العاكس، وحقق تجميع الطاقة وتوزيعها، وإنشاء قناة دائرة توصيل الشبكة الرئيسية-	قواطع دوائر الخط الوارد	قاطع دائرة الخط الوارد: اقطع الدائرة الرئيسية + حماية الدائرة الزائدة / القصر -.
		عزل التبديل	مفتاح العزل: توفير نقاط انقطاع واضحة للصيانة
		بسبار / شريط النحاس	قضيب التوصيل: يتحمل تيارًا كبيرًا ويجمع طاقة كهربائية متعددة-القنوات
		كتلة المحطة الصادرة	كتلة المحطة الطرفية الصادرة: توحيد الاتصال بين خزانة توصيل الشبكة- والكابلات الجانبية للشبكة-، وتقليل مخاطر أخطاء الأسلاك، وتسهيل أعمال الصيانة اللاحقة
وحدة حماية اتصال الشبكة-(وحدة الأمان الأساسية)	تأكد من سلامة-الطريقتين لنظام توليد الطاقة وشبكة الطاقة، ومنع تلف المعدات الناتج عن أخطاء الشبكة / تأثير الجزر / الزيادات المفاجئة	جهاز حماية ضد-الجزيرة	جهاز مكافحة-الجزيرة: مكون أساسي، يكتشف تأثير الجزيرة ويقطع الدائرة
		الجهد الزائد / الجهد المنخفض / التردد الزائد / تتابع التردد المنخفض	SPD: قمع الجهد الزائد العابر وحماية المكونات
		جهاز الحماية من زيادة التيار (SPD)	التتابع: مراقبة معلمات الشبكة وتفعيل الحماية غير الطبيعية
		جهاز حماية الأعطال الأرضية	جهاز الحماية من الأعطال الأرضية: مراقبة تيار العطل الأرضي في الوقت الفعلي، وقطع الدائرة بسرعة في حالة حدوث خطأ، ومنع وقوع حوادث شخصية أو حوادث تتعلق بالمعدات بسبب التسرب الكهربائي
وحدة قياس ومراقبة الطاقة	قياس الطاقة الكهربائية المتصلة بالشبكة بدقة-، ومراقبة معلمات التشغيل لشبكة الطاقة / نظام توليد الطاقة، وتوفير البيانات للتسوية / التشخيص	عداد كهربائي متعدد الوظائف -ثلاثي الطور	CT/VT: تحويل التيار الكبير/الجهد العالي إلى إشارات صغيرة للتكيف مع قياس العداد
		محول التيار (CT) / محول الجهد (VT)	عداد الكهرباء: قياس الطاقة الكهربائية النشطة/المتفاعلة، ومراقبة الجهد/التيار/التردد
		محطة القياس والتحكم	محطة القياس والتحكم: جمع البيانات ودعم العرض المحلي / عن بعد
		ضوء مؤشر الحالة / شاشة العرض	ضوء مؤشر الحالة: يعرض بشكل بديهي حالة إغلاق اتصال الشبكة، والإنذار بالخطأ، والتشغيل، وما إلى ذلك؛ شاشة العرض: عرض بيانات الطاقة الكهربائية ومعلمات الشبكة وأكواد الأعطال محليًا دون الحاجة إلى معدات خارجية
وحدة التحكم في الاتصال والاتصال بالشبكة-	تحقيق التبديل الذكي لدائرة توصيل الشبكة-، وتبادل المعلومات مع نظام إرسال الشبكة / مراقبة الطاقة الكهروضوئية، وتلبية متطلبات الإرسال	موصل الشبكة-الاتصال	الموصل: يستقبل الإشارات ويقوم تلقائيًا بتبديل دائرة اتصال الشبكة -.
		تحكم / PLC	وحدة التحكم: تنسيق إجراءات كل وحدة وتنفيذ المنطق المحدد مسبقًا
		وحدة الاتصال (4G / إيثرنت / RS485)	وحدة الاتصال: تحقيق المراقبة عن بعد ونقل البيانات
		مفتاح التحويل اليدوي / التلقائي	مفتاح التحويل اليدوي / التلقائي: تبديل وضع التحكم، وتلقي تعليمات التحكم عن بعد / PLC في الوضع التلقائي؛ تحقيق التشغيل المحلي في الوضع اليدوي لتلبية احتياجات الصيانة أو الطوارئ
مجلس الوزراء والوحدة المساعدة	توفير حامل التثبيت وبيئة الحماية لضمان التشغيل المستقر للمكونات الداخلية في البيئات الخارجية/الصناعية	خزانة معدنية (IP54 وما فوق)	الخزانة: مقاومة للغبار والماء وتمنع دخول الأجسام الغريبة
		مروحة تبريد / ترموستات	مروحة التبريد: ابدأ وتوقف وفقًا لدرجة الحرارة لمنع -تقادم المكونات بسبب درجات الحرارة العالية
		إضاءة الصيانة	إضاءة الصيانة: قم بتوفير مصدر الضوء لصيانة-الخزانة

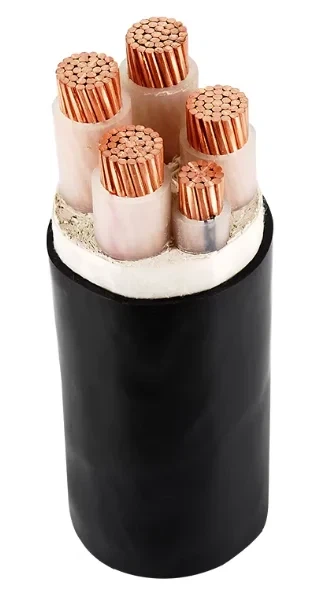

		علبة الكابلات / الكابلات	علبة الكابلات / التوصيل: قم بترتيب الأسلاك بدقة وتسهيل الصيانة
		شريط الختم	شريط الختم: تعزيز أداء الختم للخزانة، ومنع دخول الغبار ومياه الأمطار إلى الخزانة، وضمان التشغيل الموثوق للمكونات في البيئات القاسية

استنادًا إلى أوصاف الوحدات الوظيفية والمكونات الأساسية للخزانة المتصلة بالشبكة- في الجدول أعلاه، من الممكن تحديد أي حل للخزانة المتصلة بالشبكة- ومطابقته بسرعة. هنا مثالان.

2.400 كيلو وات أربع-شبكة قنوات-خزانة متصلة

يعتمد اختيار المكونات للخزانة المتصلة بالشبكة- بقدرة 400 كيلووات على عملية حسابية شاملة تشتمل على الجهد المقدر للنظام والتيار الإجمالي وتيار الإدخال لكل قناة عاكس وتنسيق الحماية ومتطلبات دقة القياس والقدرة على التكيف البيئي. فيما يلي مبرر الاختيار التفصيلي للمكونات الرئيسية في هذا الحل:

الخط الوارد ومكونات الدائرة الرئيسية

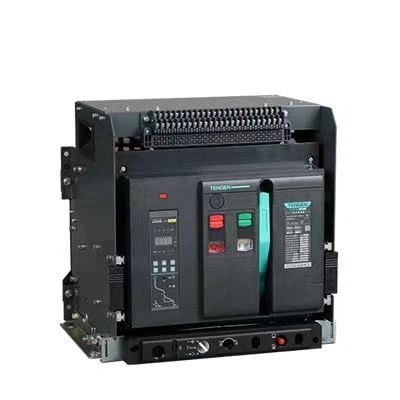

قاطع دائرة الإطار (TGW1N-1600/4P-800A)

أساس الحساب:

إجمالي قوة النظام: 400 كيلو واط

الجهد المقنن: 380 فولت (ثلاثة-طور)

عامل القدرة: يقدر بشكل متحفظ بـ 0.8

صيغة الحساب الحالية:

info-960-138

مع الأخذ في الاعتبار التكرار 1.1x والتأثيرات التوافقية، تم اختيار 800A كالتصنيف القياسي.

وظيفة PV- المحددة: مجهزة بتأخير انخفاض الجهد الكهربي لمنع تأثير اتصال الشبكة المفاجئ- عند استعادة الشبكة.

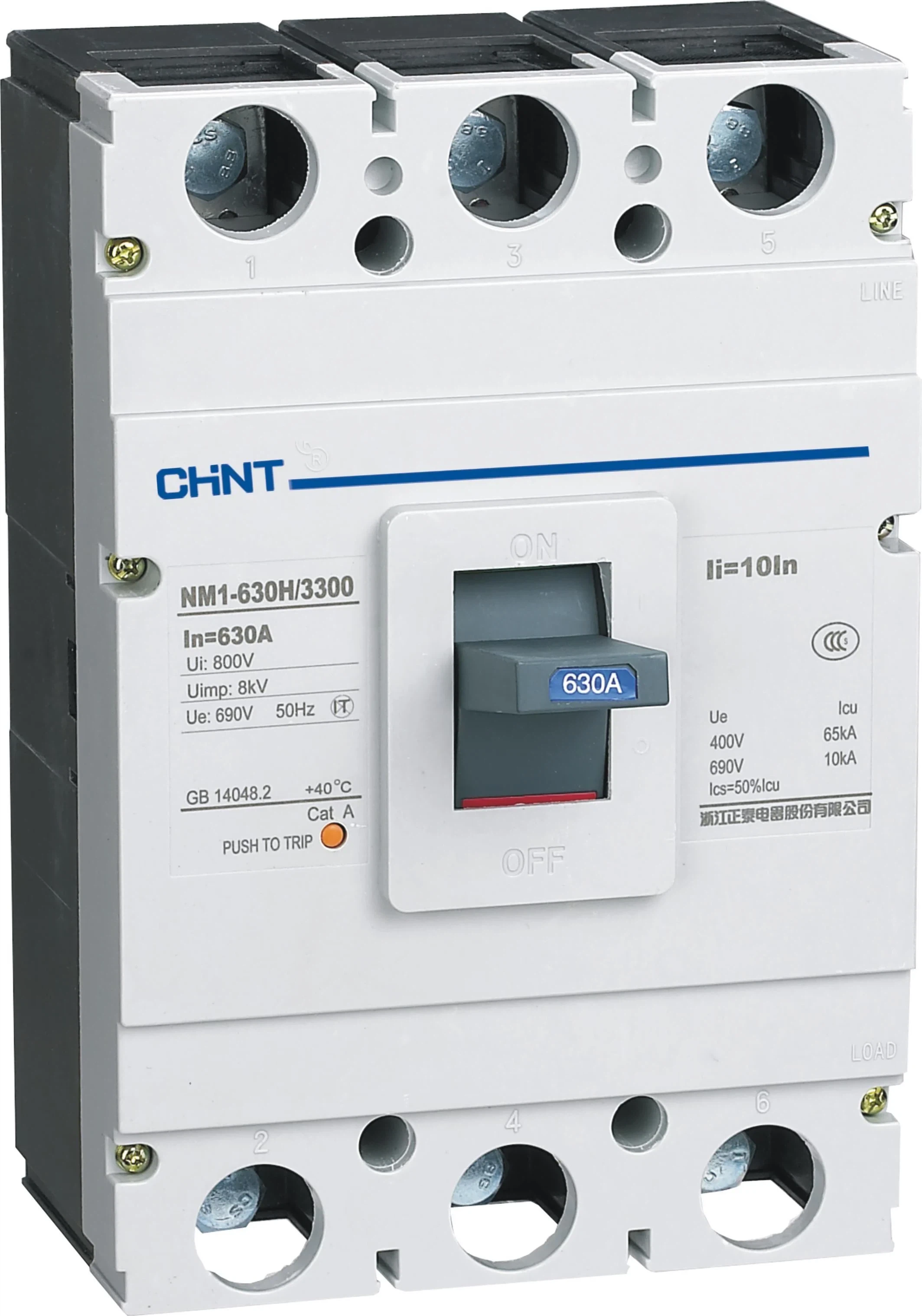

قاطع دائرة الإدخال (NM1-250S/4300 250A)

الطاقة المقدرة لكل قناة العاكس:

4 قنوات إدخال، كل منها 100 كيلو وات تقريبًا

الحالي لكل قناة:

يوفر اختيار 250 أمبير سعة تحميل زائد تبلغ 1.3x، مما يضمن عدم حدوث أي إزعاج أثناء التحميل الزائد على العاكس على المدى القصير-.

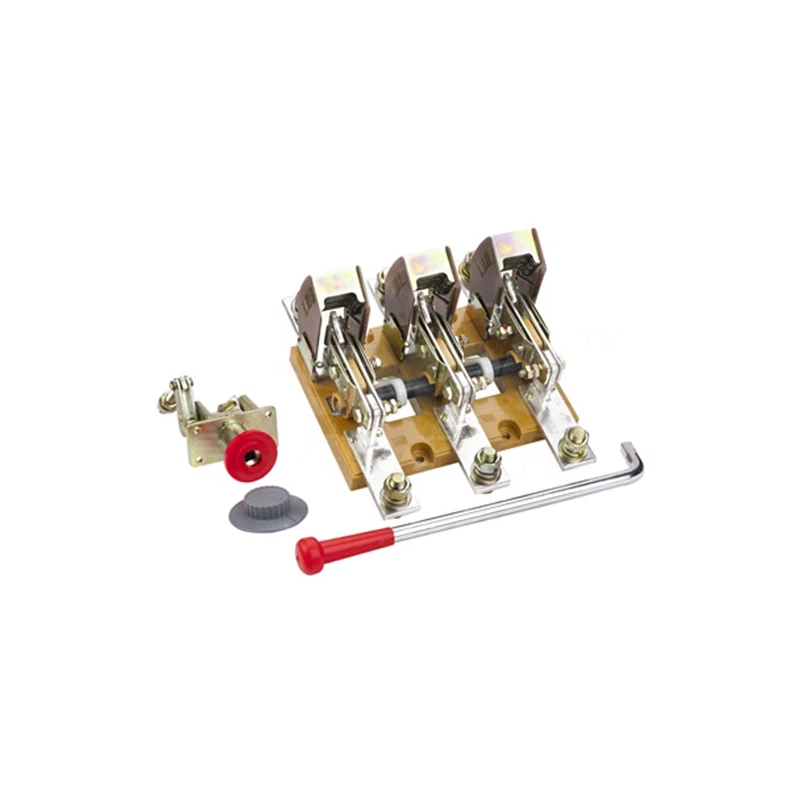

مفتاح عزل دوار (HD13BX-1000A/41 4P)

مبررات الاختيار:

يستخدم لتوفير نقاط انقطاع مرئية لضمان سلامة الصيانة.

تم تصنيفها عند 1000 أمبير > 800 أمبير للقاطع الرئيسي، مما يلبي متطلبات العزل.

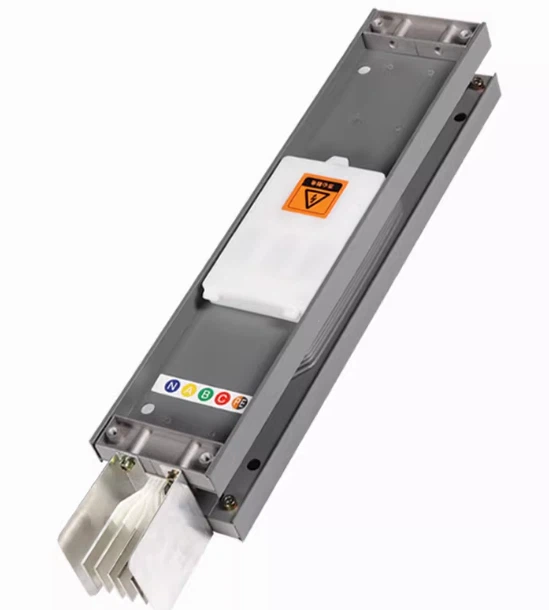

بسبار (قضيب النحاس، 800A)

أساس الاختيار:

info-658-142

تُقدر القدرة الاستيعابية الحالية-لقضبان التوصيل النحاسية بـ 2 أمبير لكل مم². يتطلب متطلب 800A مساحة مقطعية عرضية تبلغ 400 مم² على الأقل.

عادةً، يتم استخدام TMY-80×10 (800mm²) أو مواصفات مماثلة لضمان ارتفاع درجة الحرارة أقل من أو يساوي 40K.

مكونات وحدة الحماية

جهاز الحماية من زيادة التيار (LYY1-40kA)

أساس الاختيار:

غالبًا ما تتعرض الأنظمة الكهروضوئية إلى بيئات خارجية ذات مخاطر عالية ناتجة عن البرق-.

تتوافق سعة التفريغ البالغة 40 كيلو أمبير مع متطلبات اختبار الفئة II، وهي مناسبة للحماية من الصواعق في أنظمة توزيع الجهد المنخفض-.

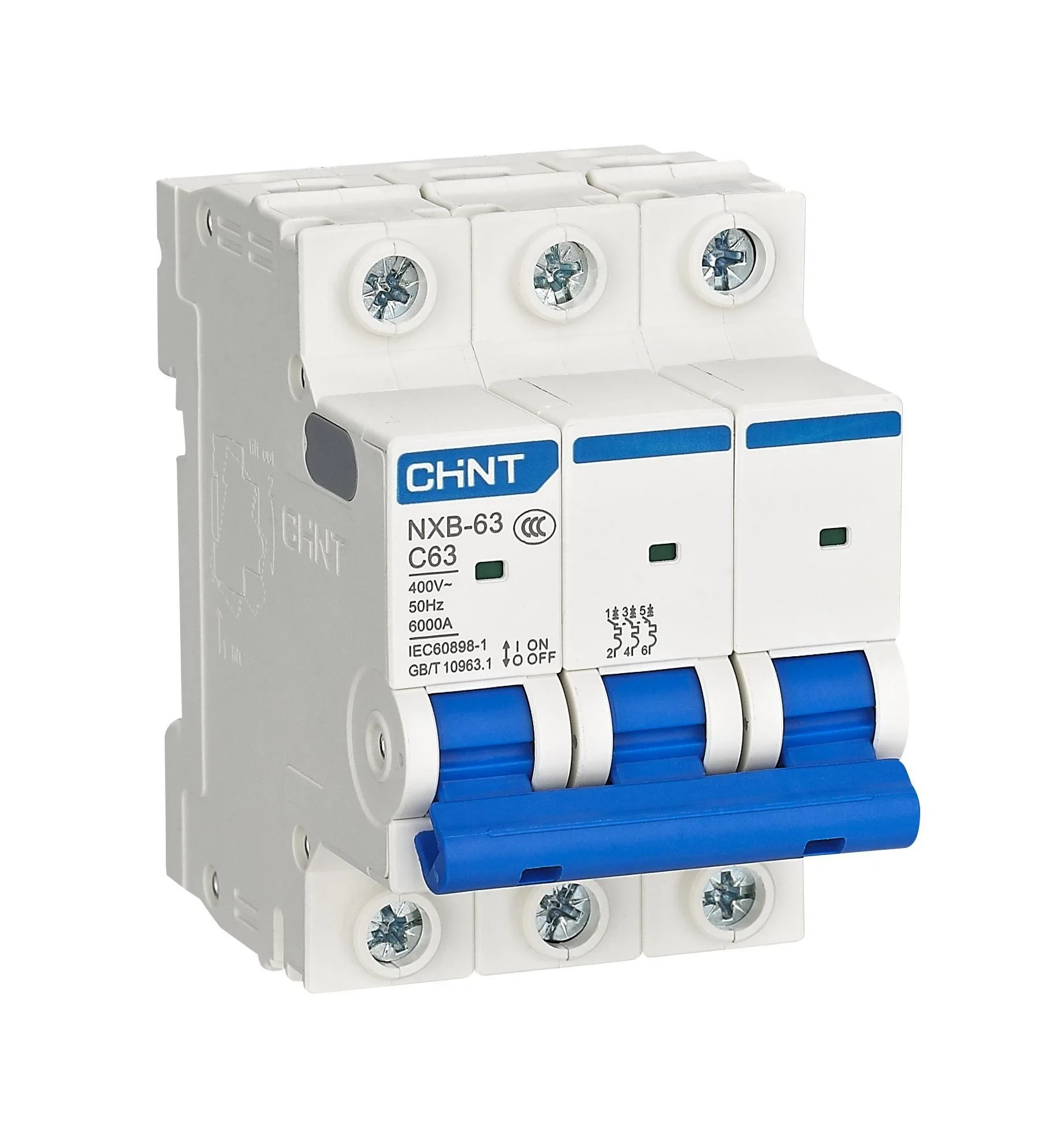

قاطع دائرة الحماية SPD (NXB-63AC63 4P)

مبررات الاختيار:

يُستخدم لحماية-الواجهة الأمامية لـ SPD لمنع SPD من التأثير على الدائرة الرئيسية في حالة حدوث ماس كهربائي.

تصنيف 63A يطابق SPD، مما يضمن عدم تعثره أثناء توصيل SPD العادي.

مكونات وحدة القياس

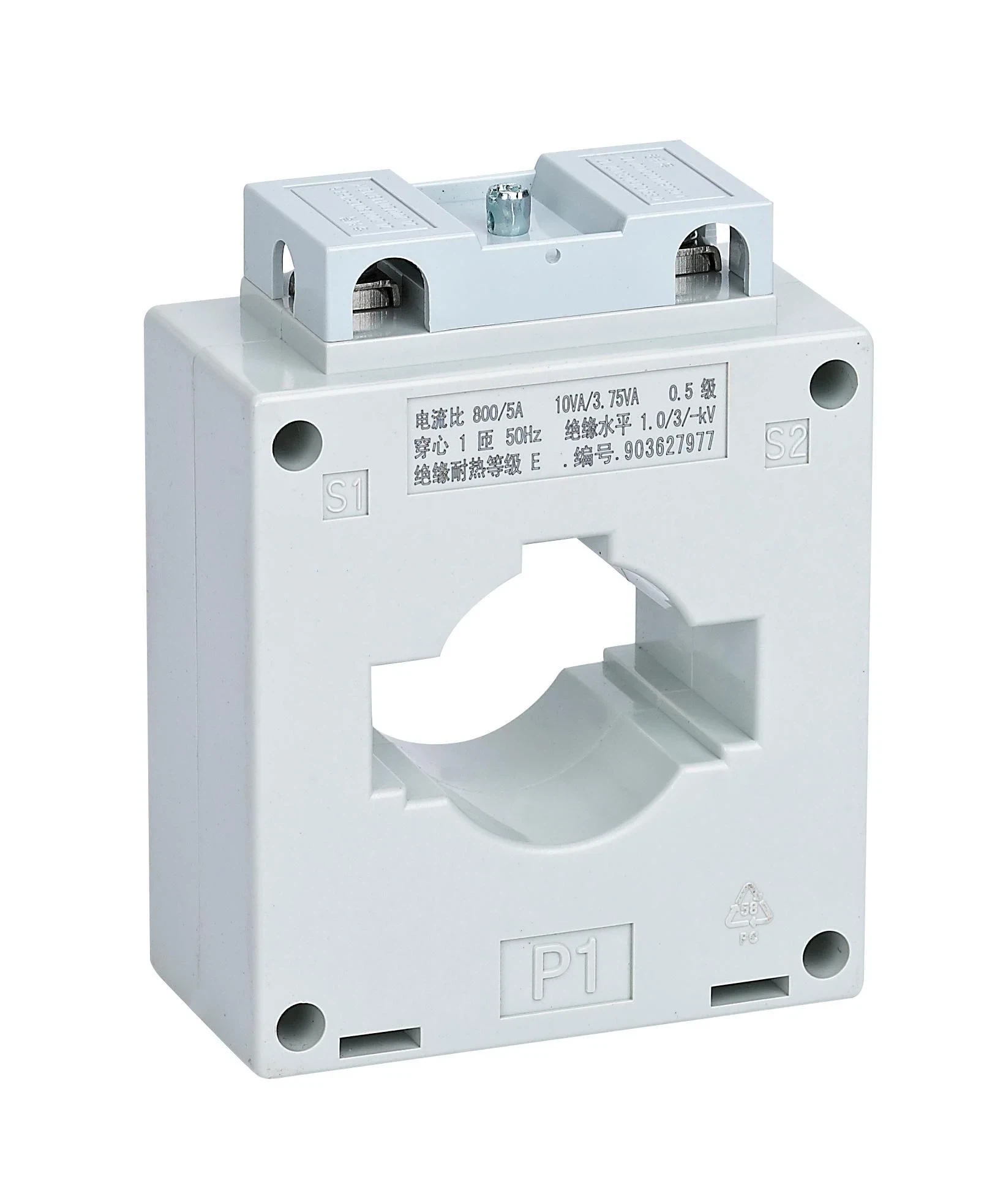

المحول الحالي (BH-0.66 800/5 فئة 0.5)

أساس الاختيار:

تيار الدائرة الرئيسية يبلغ تقريبًا. 760A. يؤدي اختيار 800/5 CT إلى الحصول على تيار ثانوي 5A، مناسب لأجهزة القياس.

تتوافق فئة الدقة 0.5 مع متطلبات قياس اتصال الشبكة-.

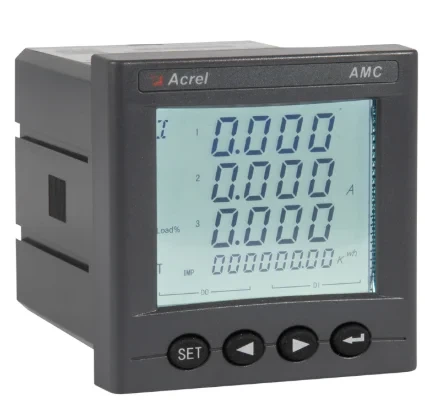

عداد كهربائي متعدد الوظائف (AMC96L-E4)

مبررات الاختيار:

يدعم اتصال RS485، مما يتيح تحميل البيانات للجهد والتيار والطاقة وما إلى ذلك.

يتوافق مع متطلبات الشبكة للحصول على البيانات ومراقبتها في نقاط اتصال الشبكة الكهروضوئية-.

مكونات وحدة التحكم والمساعدة

الصمامات (RT14-400V 6A)

مبررات الاختيار:

يستخدم لحماية الدوائر الثانوية، مثل مصادر طاقة التحكم، ووحدات الاتصال، وطاقة الأجهزة، وما إلى ذلك.

يمكن لصمامات 6 أمبير أن تتحمل تيارات التدفق القصيرة-وتفصل بسرعة أثناء الدوائر القصيرة لحماية مكونات التحكم.

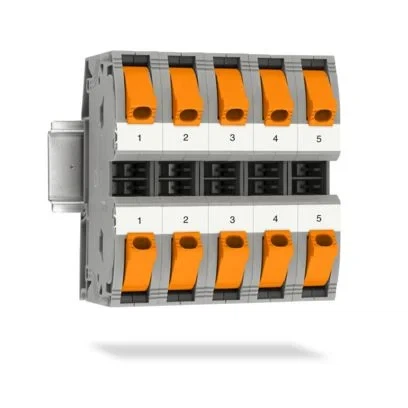

أطراف التيار/الجهد (45/90 قطعة)

أساس الاختيار:

يتطلب كل CT الاتصال بالمحطات الحالية؛ تتطلب كل إشارة جهد الاتصال بأطراف الجهد.

مع الأخذ في الاعتبار الحاجة إلى 3 CTs، وثلاثة -جهد الطور، ومقياس متعدد الوظائف، وصندوق مضاد للسرقة، وما إلى ذلك، فإن أطراف 45/90 توفر تكرارًا معقولاً.

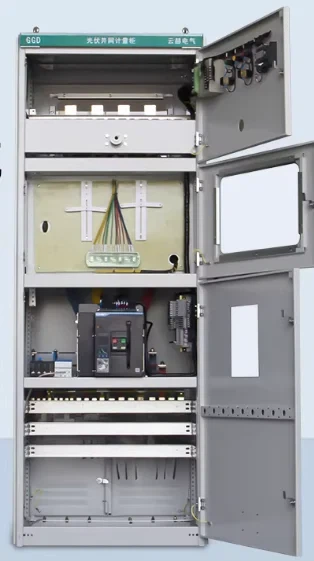

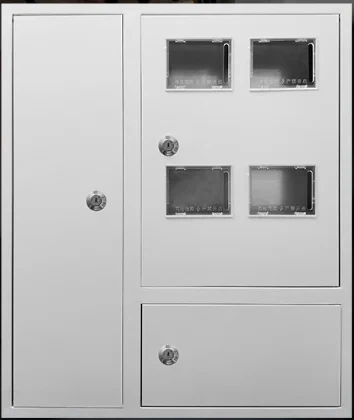

الضميمة (GGD 800×800×2200)

مبررات الاختيار:

إن خزانة GGD عبارة عن خزانة توزيع قياسية ذات جهد منخفض-، ومناسبة لتخطيطات التيار العالي والدوائر المتعددة-.

تتناسب الأبعاد مع المساحة المطلوبة لترتيب الكسارة، وقضبان التوصيل، وCTs، والعداد، وصندوق الحماية من السرقة، وما إلى ذلك.

لا.	اسم المكون (مع النموذج والمواصفات)	وحدة	كمية	وحدة الوظيفة	الوظيفة الأساسية المقابلة للوحدة	وصف وظيفة المكون	صورة
1	قاطع دائرة الإطار (TGW1N-1600/4P-800A، مع تعثر تأخير الجهد المنخفض الخاص بالجهد الكهروضوئي)	قطعة	1	الخط الوارد ووحدة توزيع الطاقة	احصل على خرج طاقة التيار المتردد بواسطة العاكس، وحقق تجميع الطاقة وتوزيعها، وإنشاء قناة دائرة توصيل الشبكة الرئيسية-	من خلال وظيفة تأخير تأخير الجهد الكهربي، قم بإجراء قطع الدائرة الرئيسية، وحماية الدائرة الزائدة/القصر-والتحكم في اتصال الشبكة الكهروضوئية-المحددة-
2	قاطع دائرة الإدخال (NM1-250S/4300 250A)	قطعة	4			4-قاطع دائرة للخط الوارد للقناة، مسؤول عن الكسر وحماية الدائرة القصيرة/الحمل الزائد للخطوط الواردة لكل عاكس
3	مفتاح السكين العازل الدوار (HD13BX-1000A/41 4P)	قطعة	1			توفير نقاط انقطاع واضحة أثناء الصيانة لضمان السلامة الشخصية لموظفي التشغيل والصيانة
4	قاطع الدائرة الكهربائية المصغر (NXB-16AC63 2P)	قطعة	1			توفير حماية مستقلة لدائرة إمداد الطاقة للمعدات المساعدة (مثل محطات القياس ودوائر التحكم)
5	دعم شريط الحافلات	تعيين	2			قم بإصلاح ودعم الصف النحاسي لقضيب الناقل، وضمان التثبيت الثابت والعزل الموثوق للصف النحاسي، وتجنب مخاطر الدائرة القصيرة-
6	موصل النحاس	قطعة	18			يستخدم لتوصيل الصفوف النحاسية بالكابلات والمكونات، مما يضمن نقل تيار مستقر ويقلل من مقاومة التلامس
7	الأسلاك النحاسية الأساسية، صف النحاس (800A)	كجم	60			يتحمل تيارًا كبيرًا 800 أمبير، يجمع الطاقة الكهربائية المدخلة بـ 4 قنوات وينقلها إلى المفتاح الرئيسي وجانب الشبكة، وهو الناقل الأساسي لنقل الطاقة الكهربائية
8	قاطع دائرة الحماية من الصواعق (NXB-63AC63 4P)	قطعة	1	وحدة حماية اتصال الشبكة-	تأكد من سلامة-الطريقتين لنظام توليد الطاقة وشبكة الطاقة، ومنع تلف المعدات الناتج عن أخطاء الشبكة/تأثير الجزيرة/الزيادات المفاجئة	تحكم في تشغيل-دائرة الحماية من الصواعق، وساعد في تحقيق وظيفة الحماية من الصواعق، وتجنب دائرة الحماية من الصواعق غير الطبيعية التي تؤثر على الدائرة الرئيسية
9	جهاز الحماية من زيادة التيار (LYY1-40KA)	قطعة	1	وحدة حماية اتصال الشبكة-		منع الجهد الزائد العابر الناتج عن ضربات البرق وتقلبات الشبكة، وحماية المكونات الكهربائية في الخزانة
10	المحول الحالي (BH-0.66 800/5 فئة 0.5)	قطعة	3	وحدة قياس ومراقبة الطاقة	قياس الطاقة الكهربائية المتصلة بالشبكة بدقة-، ومراقبة معلمات التشغيل لشبكة الطاقة/نظام توليد الطاقة، وتوفير البيانات للتسوية/التشخيص	تحويل تيار كبير 800 أمبير إلى إشارة صغيرة 5 أمبير، والتكيف مع قياس عداد كهربائي متعدد الوظائف، وضمان دقة القياس وسلامة المعدات
11	عداد كهربائي متعدد الوظائف (AMC96L-E4، مع اتصال)	قطعة	1			قياس الطاقة الكهربائية المتصلة بالشبكة-ومراقبة المعلمات مثل الجهد والتيار والطاقة ودعم وظيفة الاتصال لتحقيق نقل البيانات
12	ضوء الإشارة (AD11-22/41)	قطعة	3			عرض حالة تشغيل الجهاز بشكل بديهي (مثل التشغيل وإغلاق اتصال الشبكة-والإنذار بالخطأ وما إلى ذلك) للعرض المحلي
13	مخلب قوس ثابت (TMH)	قطعة	2			أصلح المكونات ذات الصلة بالقياس-، وتعاون مع صندوق مكافحة سرقة-الكهرباء- لتحقيق وظيفة مكافحة سرقة-الكهرباء- وضمان سلامة بيانات القياس
14	صندوق مكافحة سرقة-الكهرباء-(TMH)	قطعة	1			خاص لمنع سرقة-الكهرباء-، وحماية أسلاك دائرة القياس والتأكد من صحة ودقة بيانات قياس الطاقة الكهربائية
15	الخزانة (GGD، العرض 800 × العمق 800 × الارتفاع 2200)	قطعة	1	مجلس الوزراء والوحدة المساعدة	توفير حامل التثبيت وبيئة الحماية لضمان التشغيل المستقر للمكونات الداخلية	توفير مساحة التثبيت لجميع المكونات، ولها وظائف أساسية ضد الغبار والحماية، والتكيف مع بيئة الاستخدام الداخلي
16	الصمامات (RT14-400V 6A)	تعيين	5			قم بحماية دائرة الطاقة الثانوية ودائرة التحكم لتجنب تلف مكونات التحكم ووحدات الاتصال بسبب الحمل الزائد أو قصر الدائرة
17	المحطة الحالية	قطعة	45			توحيد اتصال خطوط الإشارة الحالية لترتيب الأسلاك بشكل مناسب والصيانة اللاحقة
18	محطة الجهد	قطعة	90			توحيد اتصال خطوط إشارة الجهد، وضمان نقل الإشارة بشكل موثوق، وتسهيل ترتيب الأسلاك والصيانة اللاحقة
19	الملحقات مثل العروة النحاسية، وربطة الكابل، ومشبك تحديد المواقع، والغطاء البلاستيكي	-	-			المساعدة في الأسلاك وتثبيت المكونات وحماية العزل، وضمان الأسلاك الداخلية الأنيقة وتركيب المكونات الثابتة، وتحسين موثوقية التشغيل

750 كيلو وات 7 -خزانة مرتبطة بشبكة القناة

الخط الوارد ومكونات الدائرة الرئيسية

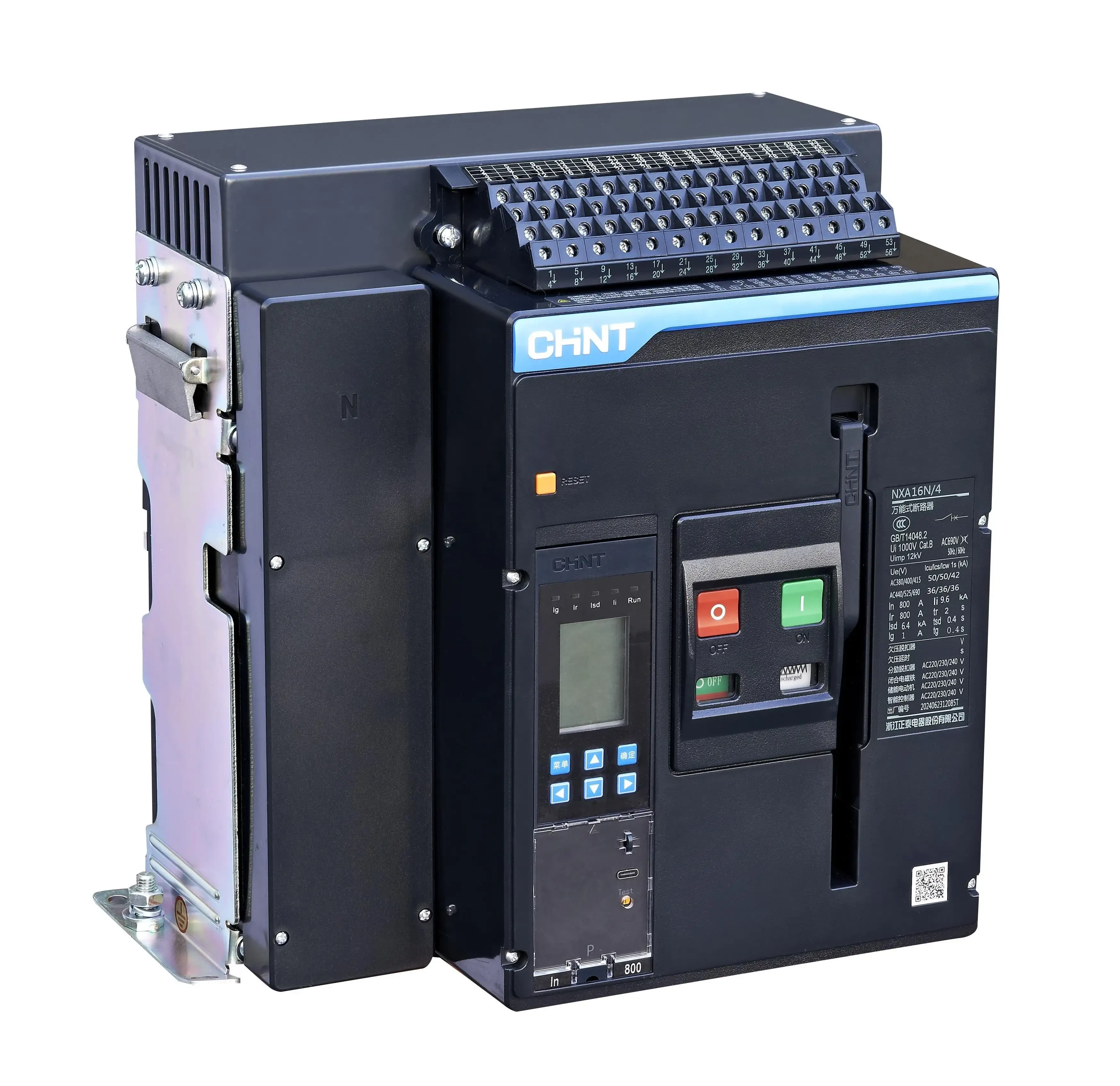

الشبكة الرئيسية-مفتاح اتصال (NXA16N16-MF4 1250A، 4P 65kA)

أساس الحساب:

إجمالي قوة النظام: 750 كيلو واط

الجهد المقنن: 380 فولت (ثلاثة-طور)

عامل القدرة: يقدر بشكل متحفظ بـ 0.8

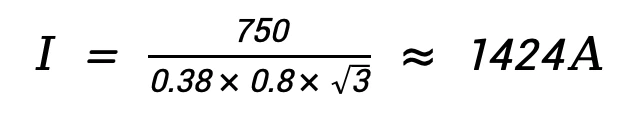

إجمالي الحساب الحالي:

info-642-124

نطاق التشغيل الحالي العادي حوالي 1200-1300A

الوظائف الذكية: مجهزة بوظائف الفتح/الإغلاق الكهربائي، وتحرير الجهد المنخفض، وفحص الجهد الكهربي -الإغلاق، وتأخير الوظائف، مما يضمن عمليات اتصال الشبكة -آمنة ومتحكم فيها.

قاطع دائرة الإدخال (NM1-250L/4300B 50kA)

الطاقة المقدرة لكل قناة العاكس:

7 قنوات إدخال، كل منها حوالي 107 كيلو واط

الحالي لكل قناة:

info-594-134

مبررات الاختيار:

يوفر تصنيف 250 أمبير سعة تحميل زائد تبلغ 1.23x، مما يضمن عدم حدوث أي إزعاج أثناء التحميل الزائد على العاكس على المدى القصير-.

تلبي سعة القطع البالغة 50 كيلو أمبير متطلبات تحمل تيار الدائرة القصيرة-عند نقطة اتصال الشبكة-.

يسهل الطراز 4300B (المزود بجهات اتصال إضافية) مراقبة الحالة عن بُعد.

مفتاح العزل (1500A/4P HD12)

أساس الاختيار:

التصنيف الحالي: 1500 أمبير > 1250 أمبير للمفتاح الرئيسي، يلبي متطلبات العزل.

يوفر نقاط انقطاع مرئية لضمان السلامة المطلقة لموظفي الصيانة.

تصميم ذو 4 أقطاب يضمن العزل الكامل لجميع الموصلات الحية.

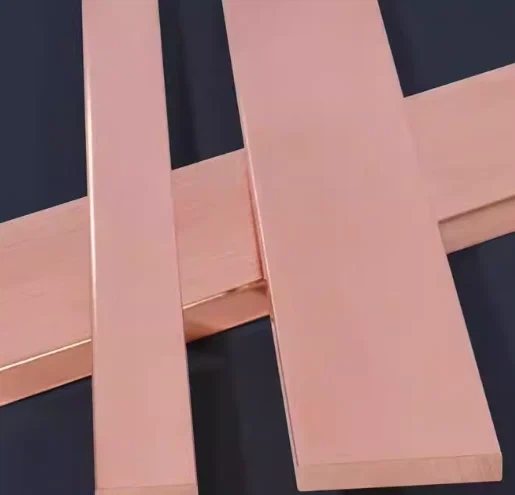

بسبار (80 × 10 مم شريط نحاسي)

أساس الاختيار:

القدرة الاستيعابية الحالية-لقضبان التوصيل النحاسية: TMY-80×10 (800 مم²) يمكن أن تحمل ما يقرب من 1600-1800 أمبير في ظل الظروف القياسية.

التحكم في ارتفاع درجة الحرارة: أقل من أو يساوي 40 كلفن عند تيار تشغيل 1250 أمبير.

تضمن مساحة المقطع العرضي- الكافية مقاومة منخفضة والحد الأدنى من فقدان الطاقة.

تضمن دعامات القضبان المتعددة الاستقرار الميكانيكي في ظل القوى الكهرومغناطيسية ذات الدائرة القصيرة.

قاطع دائرة الإدخال المصغر (NXB-32A/4P)

مبررات الاختيار:

حماية مخصصة لإمدادات الطاقة لمحطة تجميع القياسات الخاصة بمكتب إمداد الطاقة.

يضمن تصنيف 32A الانتقائية مع أجهزة الحماية الأولية.

تصميم ذو 4 أقطاب يضمن العزل الكامل لمصدر طاقة القياس.

مكونات وحدة الحماية

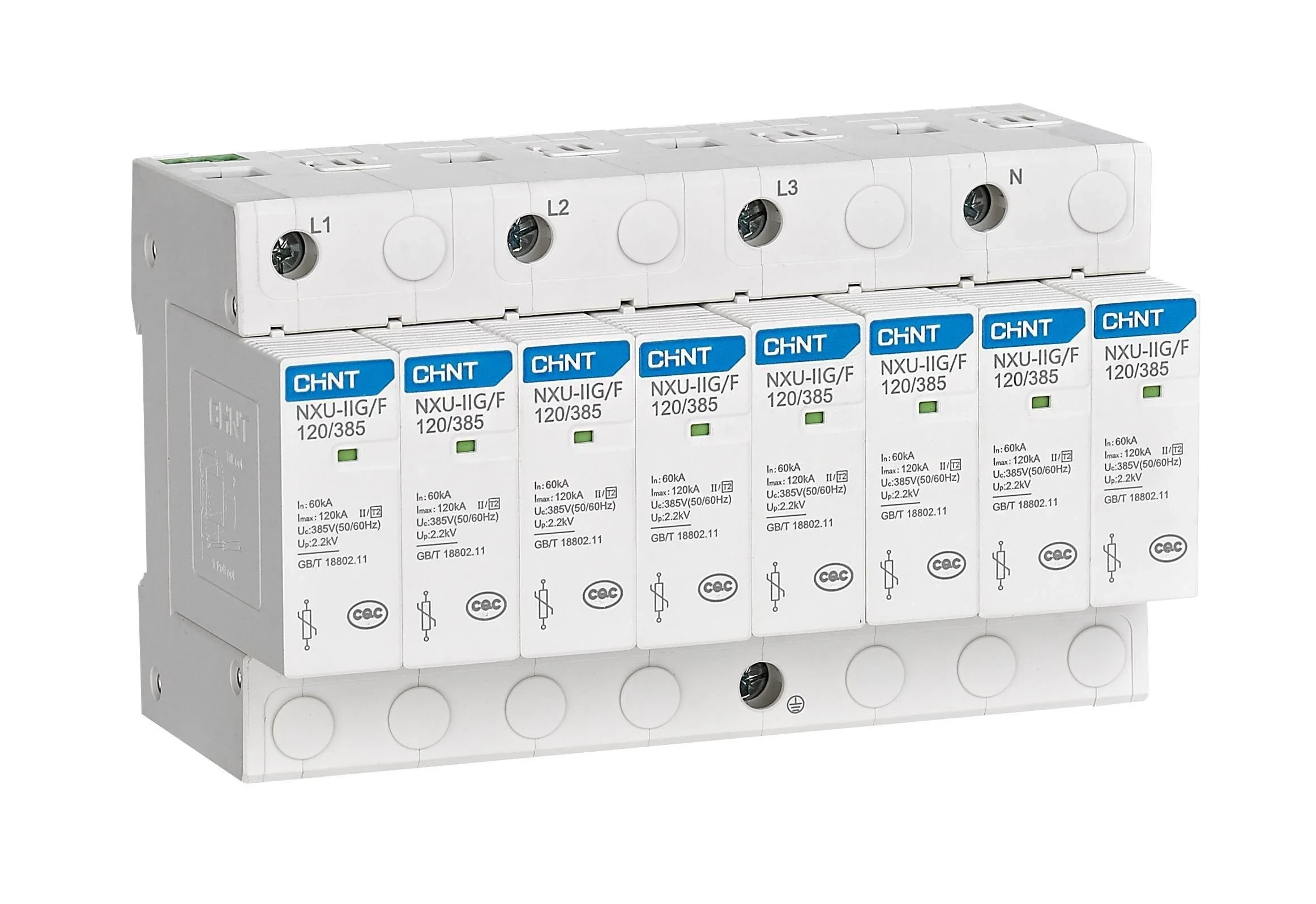

1. مانع زيادة التيار المتردد (NXUII-C40/40kA)

أساس الاختيار:

تتوافق سعة التفريغ البالغة 40 كيلو أمبير (8/20 ميكروثانية) مع متطلبات اختبار الفئة II لأنظمة توزيع الجهد المنخفض-.

الحد الأقصى لجهد التشغيل المستمر Uc~385V AC، مناسب لأنظمة 380V.

مستوى الحماية أعلى أقل من أو يساوي 1.8 كيلو فولت، مما يوفر حماية فعالة للمعدات النهائية.

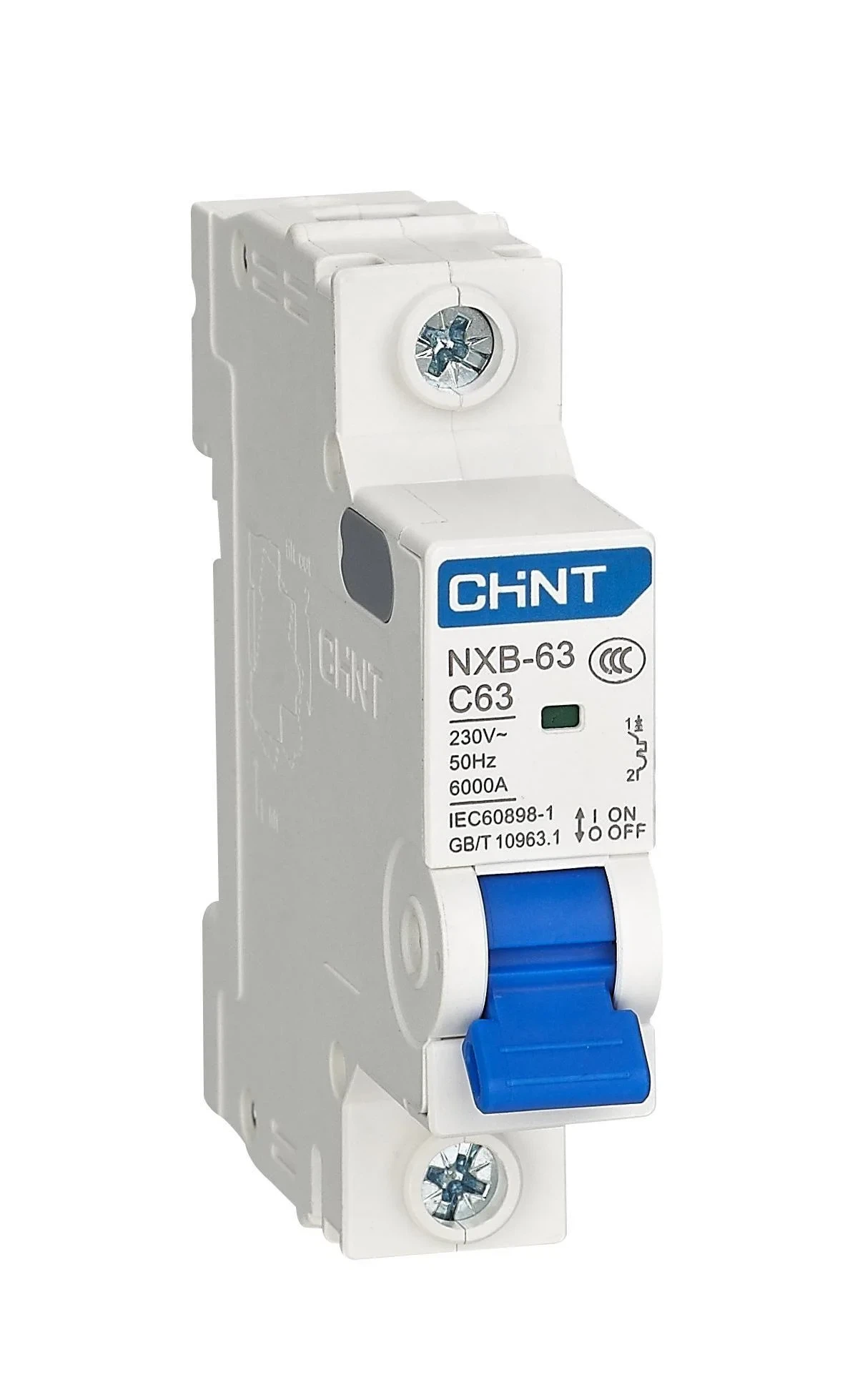

قاطع دائرة حماية مانع الصواعق (NXB-63/63A/4P)

مبررات الاختيار:

حماية أمامية-لمانع التيار لمنعه من التأثير على الدائرة الرئيسية في حالة حدوث عطل في الدائرة القصيرة.

ينسق التصنيف 63A مع تيار التفريغ الاسمي لمانع الصواعق.

مكونات وحدة القياس

1. محول قياس التيار (1200/5A فئة 0.5)

أساس الاختيار:

يبلغ تيار الدائرة الرئيسية حوالي 1200-1300 أمبير تحت الحمل الكامل.

تؤدي نسبة 1200/5A إلى تيار ثانوي 5A عند الحمل الاسمي، وهو مناسب لأجهزة القياس القياسية.

عند 1250A تيار رئيسي، تيار ثانوي=(1250/1200)×5 ≈ 5.21A، ضمن نطاق قياس العداد.

تتوافق فئة الدقة 0.5 مع متطلبات قياس اتصال الشبكة -للتطبيقات التجارية.

يتطابق العبء المقدر مع مقاومة إدخال جهاز القياس متعدد الوظائف.

عداد متعدد الوظائف 2.380 فولت (مع اتصال RS485)

مبررات الاختيار:

يعرض الطاقة والجهد والتيار والتردد وعامل الطاقة والطاقة.

يتيح اتصال RS485 تحميل البيانات إلى أنظمة المراقبة.

يتوافق مع متطلبات الشبكة للحصول على البيانات ومراقبتها في نقاط اتصال الشبكة الكهروضوئية-.

يدعم كلا من العرض المحلي ونقل البيانات عن بعد.

3. أضواء مؤشر الطاقة (أصفر/أخضر/أحمر)

مبررات الاختيار:

يوفر إشارة مرئية بديهية لحالة المعدات:

الأحمر: قيد التشغيل / متصل بالشبكة-.

الأخضر: الاستعداد / جاهز

4. صندوق وصلات ختم الرصاص وقوس القرن (مجموعتان)

مبررات الاختيار:

وظيفة مكافحة سرقة-الكهرباء-لحماية أسلاك دائرة القياس.

يضمن صحة ودقة بيانات قياس الطاقة.

يتوافق مع متطلبات مكتب إمدادات الطاقة لقياس الأمن.

مكونات وحدة التحكم والاتصالات

1. تتابع الوقت

مبررات الاختيار:

يوفر وظائف التحكم في التأخير للتشغيل المنسق.

يعمل مع مفتاح اتصال الشبكة الرئيسية- لتنفيذ منطق الإغلاق/الفتح المؤجل.

يمنع عمليات التبديل المتزامنة التي قد تسبب اضطرابات في النظام.

2. المرحلات المتوسطة (4 وحدات)

مبررات الاختيار:

تضخيم إشارات التحكم من وحدة التحكم أو المفاتيح اليدوية.

تحويل منطق التحكم لتشغيل موصلات وقواطع التيار العالي-.

4 وحدات مخصصة ل:

أمر الإغلاق (1)

أمر الفتح (1)

تعليقات الحالة (1)

منطق التعشيق (1)

يضمن التنفيذ الموثوق لأوامر التحكم في الإغلاق/الفتح.

أزرار الإغلاق/الفتح ومفتاح النقل

مبررات الاختيار:

أزرار التحكم اليدوية: تسمح بالتشغيل المحلي لدائرة توصيل الشبكة -أثناء الصيانة أو حالات الطوارئ.

مفتاح النقل: يتيح التبديل بين أوضاع التحكم اليدوية والآلية.

الوضع التلقائي: يستقبل أوامر التحكم عن بعد/PLC

الوضع اليدوي: التشغيل المحلي للصيانة أو احتياجات الطوارئ

مكونات الخزانة والوحدة المساعدة

1. خزانة GGD القياسية (عرض 1000 × عمق 800 × ارتفاع 2200 مم)

مبررات الاختيار:

خزانة GGD عبارة عن خزانة توزيع قياسية ذات جهد منخفض-، ومناسبة لتخطيطات التيار العالي والدوائر المتعددة-.

أبعاد استيعاب:

المفتاح الرئيسي (حجم الإطار 1250 أمبير)

7 قواطع إدخال (250 أمبير لكل منهما)

نظام بسبار

أجهزة القياس المقطعية وأجهزة القياس وأجهزة التحكم والمكونات المساعدة

توفر الصفائح الفولاذية المدرفلة على البارد والمغطاة بطبقة من الرش حماية أساسية ضد التآكل.

تصنيف الاستخدام الداخلي مع التهوية الكافية لتبديد الحرارة.

2. صمامات الطاقة الثانوية (RT28-32/6A، 6 وحدات)

مبررات الاختيار:

حماية دوائر الطاقة الثانوية (طاقة التحكم، طاقة وحدة الاتصالات، طاقة الجهاز).

يمكن لتصنيف 6A أن يتحمل تيارات التدفق القصيرة-مع توفير فصل سريع أثناء الدوائر القصيرة.

6 وحدات مخصصة ل:

قوة دائرة التحكم (2)

قياس قوة الدائرة (2)

قوة وحدة الاتصالات (1)

الغيار (1)

3. كابلات الأسلاك الثانوية والمحطات الطرفية والملحقات

مبررات الاختيار:

توصيلات نقل الإشارات وإمدادات الطاقة لجميع مكونات التحكم والمراقبة.

تضمن المحطات القياسية اتصالات موثوقة وتسهل الصيانة.

تحديد حجم السلك المناسب لسعة الحمل الحالية-ومتطلبات انخفاض الجهد.

لا.	اسم المكون (مع النموذج والمواصفات)	وحدة	كمية	وحدة الوظيفة	الوظيفة الأساسية المقابلة للوحدة	وصف وظيفة المكون	صورة
1	الشبكة الرئيسية-مفتاح اتصال (NXA16N16-MF4 1250A، 4P 65kA)	قطعة	1	الخط الوارد ووحدة توزيع الطاقة	احصل على خرج طاقة التيار المتردد بواسطة العاكس، وحقق تجميع الطاقة وتوزيعها، وإنشاء قناة دائرة توصيل الشبكة الرئيسية-	تم إصلاح المفتاح الرئيسي الذكي مع وظائف الفتح/الإغلاق الكهربائي، وتحرير الجهد المنخفض، وفحص الجهد الكهربي-، والإغلاق، والتأخير. يتعهد بكسر الدائرة الرئيسية + الحماية من الحمل الزائد/القصر -
2	قاطع دائرة الإدخال (NM1-250L/4300B 50kA)	قطعة	7			قاطع دائرة إدخال بقدرة 250 أمبير، مسؤول عن الكسر والحماية من -الدائرة القصيرة/الحمل الزائد لكل خط وارد للعاكس
3	قاطع دائرة الإدخال المصغر (NXB-32A/4P)	قطعة	1			مفتاح إمداد الطاقة لمحطة تجميع قياس المرافق، مما يوفر حماية مستقلة لدائرة إمداد الطاقة لمحطة القياس
4	بسبار (80 × 10 مم شريط نحاسي)	تعيين	عديد			احمل تيارًا كبيرًا، واجمع الطاقة من 7 قواطع دائرة إدخال، وأرسلها إلى مفتاح توصيل الشبكة الرئيسية - وجانب الشبكة
5	مفتاح العزل (1500A/4P HD12)	قطعة	1			توفير نقاط انقطاع واضحة أثناء الصيانة لضمان السلامة الشخصية لموظفي التشغيل والصيانة
6	مانع التيار المتردد (NXUII-C40/40kA)	تعيين	1	وحدة حماية اتصال الشبكة-	تأكد من سلامة-الطريقتين لنظام توليد الطاقة وشبكة الطاقة، ومنع تلف المعدات الناتج عن أعطال/ارتفاعات الشبكة	الحماية من الصواعق للتيار المتردد، وقمع الجهد الزائد العابر، وحماية المكونات الكهربائية في الخزانة من ضربات البرق أو تقلبات الشبكة
7	قاطع دائرة حماية مانع الصواعق (NXB-63/63A/4P)	تعيين	1	وحدة حماية اتصال الشبكة-		التحكم في إدخال الحماية من الصواعق، والتحكم في -إيقاف تشغيل دائرة مانع الصواعق، والمساعدة في تحقيق وظيفة الحماية من الصواعق
8	عداد متعدد الوظائف 380 فولت (مع اتصال RS485)	قطعة	1	وحدة قياس ومراقبة الطاقة	قياس الطاقة الكهربائية المتصلة بالشبكة بدقة-، ومراقبة معلمات التشغيل لشبكة الطاقة/نظام توليد الطاقة، وتوفير البيانات للتسوية/التشخيص	عرض الطاقة والجهد والتيار ودعم اتصالات RS485 وتحقيق قياس الطاقة الكهربائية ونقل البيانات
9	محول تيار القياس (1200/5A فئة 0.5)	قطعة	3			تحويل تيار كبير 1200 أمبير إلى إشارة صغيرة 5 أمبير، والتكيف مع قياس العداد متعدد الوظائف، وضمان دقة القياس وسلامة المعدات
10	ضوء مؤشر الطاقة (أصفر/أخضر/أحمر)	قطعة	5			عرض حالة تشغيل الجهاز بشكل بديهي (مثل التشغيل وإغلاق اتصال الشبكة-والإنذار بالخطأ وما إلى ذلك) للعرض المحلي
11	صندوق وصلات ختم الرصاص، قوس القرن	تعيين	2			استخدام مضاد للسرقة-للكهرباء-، لضمان صحة وأمان بيانات قياس الطاقة الكهربائية
12	تتابع الوقت	قطعة	1	وحدة التحكم في الاتصال والاتصال بالشبكة-	تحقيق التبديل الذكي لدائرة توصيل الشبكة-، وتبادل المعلومات مع نظام إرسال الشبكة/مراقبة الطاقة الكهروضوئية، وتلبية متطلبات الإرسال	توفير وظيفة التحكم في التأخير، والتعاون مع مفتاح اتصال الشبكة الرئيسية- لتحقيق منطق الإغلاق/الفتح المؤجل
13	التتابع المتوسط	قطعة	4			تضخيم إشارات التحكم، وتحويل منطق التحكم، وضمان التنفيذ الموثوق لأوامر الإغلاق/الفتح وأوامر التحكم الأخرى
14	زر الإغلاق/الفتح، مفتاح النقل	قطعة	3			التحكم يدويًا محليًا في إغلاق وفتح دائرة توصيل الشبكة-، وتبديل أوضاع التحكم (مثل اليدوي/التلقائي)
15	خزانة GGD القياسية (عرض 1000 × عمق 800 × ارتفاع 2200 مم)	قطعة	1	مجلس الوزراء والوحدة المساعدة	توفير حامل التثبيت وبيئة الحماية لضمان التشغيل المستقر للمكونات الداخلية	توفر الخزانة الداخلية،-والطلاء بالرش على البارد، مساحة التثبيت والحماية الأساسية لجميع المكونات
16	مصهر الطاقة الثانوي (RT28-32/6A)	قطعة	6			حماية دوائر الطاقة الثانوية، وتجنب إتلاف مكونات التحكم بسبب الحمل الزائد أو ماس كهربائى للخطوط الثانوية
17	كابلات الأسلاك الثانوية والمحطات الطرفية والملحقات	كثير	عديد			توحيد اتصال الخطوط الثانوية، وتحقيق نقل الإشارة وتوصيل مصدر الطاقة لمكونات التحكم والمراقبة المختلفة، وتسهيل الصيانة
