في نظام الطاقة الكهروضوئية (PV) ، فإن الوحدات النمطية الكهروضوئية (المعروفة باسم "الألواح الشمسية") هي المكونات الأساسية التي تحول طاقة الضوء إلى طاقة كهربائية. الPV Junction Boxومع ذلك ، يعمل كـ "الجسر" الذي يربط الدائرة الداخلية لوحدات PV بالنظام الخارجي. إنه لا يتعهد فقط بالمهمة الحرجة المتمثلة في انتقال الطاقة الكهربائية ولكن أيضًا يحمي الوحدات النمطية من تلف الأعطال ، مما يجعلها "وصيًا غير مرئي" للتشغيل المستقر والفعال للأنظمة الكهروضوئية.

الوظائف الأساسية لصناديق الوصلات الكهروضوئية:

انتقال الطاقة الكهربائية: بناء "قناة طاقة"

تولد الخلايا الشمسية الداخلية للوحدات الكهروضوئية (متصلة في السلسلة/الموازية) طاقة التيار المستمر ، والتي يتم جمعها عبرالبقرفي صندوق الوصلات. ثم يرسل المربع هذه الطاقة إلى المحولات (لتحويل التيار المتردد) أو أجهزة التخزين عبر كابلات MC4. ضعف الموصلية هنا يقلل مباشرة من إنتاج الطاقة.

حماية الأعطال: مقاومة "خطر النقاط الساخنة"

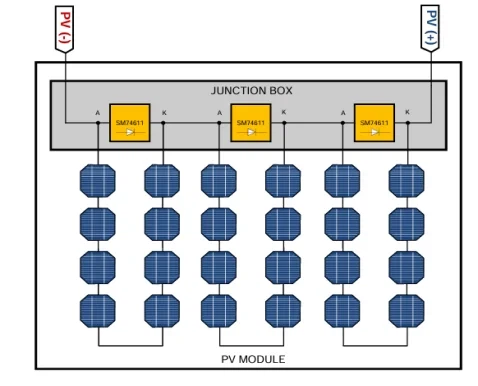

أثناء تشغيل نظام الكهروضوئية ، قد تعاني الوحدات النمطية من "التأثير الساخن" بسبب تراكم الغبار أو تظليل الأوراق أو شيخوخة الخلايا. لا يمكن للخلايا المظللة توليد الكهرباء بشكل طبيعي ؛ بدلاً من ذلك ، تصبح "أحمالًا" ويتم تسخينها بشكل عكسي من خلال التيار من الخلايا الطبيعية الأخرى. يمكن أن تتجاوز درجات الحرارة 100 درجة ، والتي قد تحرق الوحدة أو حتى تسبب الحرائق. الالثنائيات الالتفافية(متصلة بالتوازي مع كل مجموعة من الخلايا) المدمجة في مربع الوصلات هي "السلاح الرئيسي" ضد النقاط الساخنة: عندما تكون مجموعة من الخلايا مظللة ، فإن الصمام الثنائي الالتفافي يسير بسبب التحيز العكسي ، مما يوفر "قناة تجاوز" للتيار. هذا يمنع الخلايا المظللة من ارتفاع درجة الحرارة مع ضمان توليد الطاقة الطبيعية للخلايا الأخرى.

أنواع التيار الرئيسي

تقسيم - اكتب مربع الوصلات pv

الميزات الهيكلية: "الدالة - تقسيم" التصميم المعياري

على عكس النوع المدمج ، يتكون مربع تقاطع النوع-ثلاث وحدات مستقلة:

مربع الوصلات الإيجابية (مع المكونات MC4 وكابل DC و DIODE) ؛

صندوق الوصلات السلبي (نفس هيكل البنية الإيجابية ، فقط مع قطبية معاكسة) ؛

مربع تقاطع الصمام الثنائي الأوسط (يحتوي فقط على الثنائيات والمحطات الموصلة ، لا توجد كابلات خارجية).

يتم تثبيت هذه الوحدات الثلاث في مواضع مختلفة على وحدة PV وتوصيلها عبر أشرطة BUSBARD الداخلية لتشكيل دائرة كاملة.

المزايا: مقاومة حلقة أقل (تعزيز الناتج بنسبة 0.5 ٪ -1 ٪) ، تبديد حرارة أفضل (انخفاض درجة الحرارة 15-20 درجة) ، أقل استخدام الكابل (30 ٪+ تخفيض).

التطبيقات: النباتات الأرضية الكبيرة ، وحدات الطاقة العالية - (shingled ، topcon ، hjt).

متكامل - اكتب مربع الوصلات pv

الميزات الهيكلية: "الكل - في - واحد" تصميم متكامل

يدمج مربع الوصلات المتكامل جميع المكونات - بما في ذلكالمحطات الموصلة ، والثنائيات الالتفافية ، والكابلات ، والأختام- في سكن واحد. وحدة PV واحدة تحتاج فقط إلى مربع تقاطع واحد. عادةً ما يكون السكن مصنوعًا من الألياف الزجاجية - (على سبيل المثال ، PA 66 + الألياف الزجاجية) ، ويمتلئ الداخلية مع الغراء الوصيف (على سبيل المثال ، السيليكون) لعزل الماء ، عزل الغبار ، وتوصيل الحرارة.

المزايا: سهولة التثبيت (مربع واحد لكل وحدة) ، تكلفة منخفضة ، صيانة بسيطة.

التطبيقات: الأنظمة الموزعة (أسطح المنازل) ، النباتات الأرضية الصغيرة ، الوحدات التقليدية.

عام معلمات مواصفات المنتج

PVتقاطعاختيار المربع

لاختيار مربع مفترق PV ، الحجم الحالي للمكون هو المعلومات الرئيسية ، أحدهم هو الحد الأقصى للتيار ، والآخر هو التيار القصيرة. بطبيعة الحال ، فإن الحد الأقصى للتيار الذي يمكن أن يخرجه المكونات عندما يكون تيار الدائرة القصير- ، وفقًا للحساب الحالي- ، يجب أن يكون حساب تيار الدائرة للتيار المصنفة لمربع الوصلات عامل أمان كبير نسبيًا ، وفقًا للحساب الحالي للتيار العام لمربع الوصلات ، يكون عامل أمان أصغر.

يجب أن تكون الطريقة العلمية لاختيار مربع تقاطع PV وفقًا لقاعدة الجهد الخلوي وتغيير تيار الخلية بكثافة الضوء. يجب أن تعرف ما هو ضوء الذروة في منطقتك ، ثم تحقق من الحد الأقصى للتيار ممكنًا مقابل منحنى تيار الخلية مع شدة الضوء ، ثم اختر التيار المصنوع من صندوق الوصلات الكهروضوئية.
