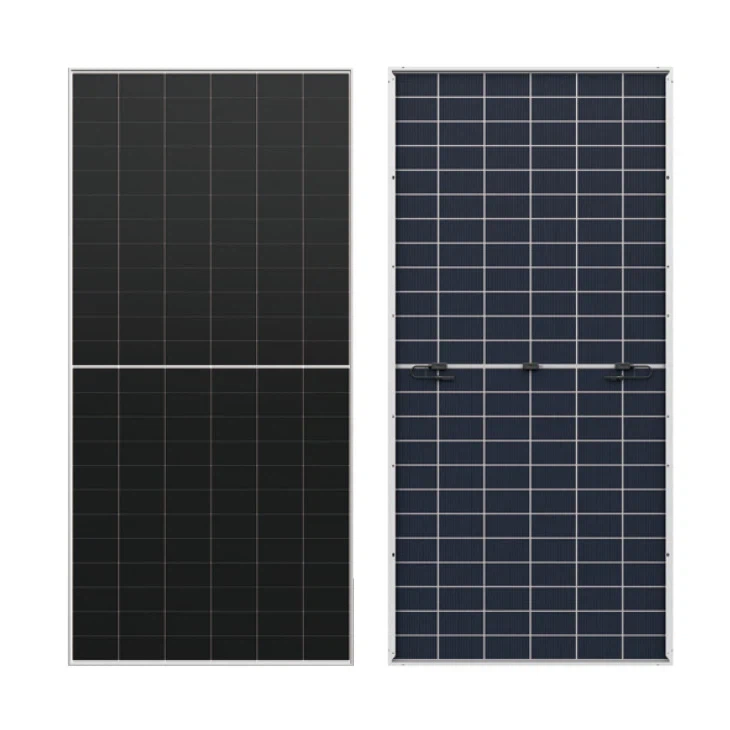

DSND لوحة للطاقة الشمسية ذات اتصال خلفي 625 وات ~ 660 وات
وحدة طاقة شمسية -زجاجية مزدوجة عالية الكفاءة من النوع N
سلسلة DSND 625~660 – وحدات الطاقة الشمسية ذات الاتصال الخلفي لتحقيق التميز في نطاق المرافق-
الحد الأقصى لانتاج الطاقة على مدى دورة الحياة بأكملها
تم تصميم سلسلة DSND 625~660 لتطبيقات نطاق المرافق -، مما يوفر توليد طاقة مستدامًا عالي الأداء- طوال عمرها التشغيلي. يؤدي تصميم النظام المحسن إلى أكثر من ذلكزيادة إنتاجية الطاقة بنسبة 6.5%، مما يزيد من الكفاءة-على المدى الطويل.
اتصال خلفي متقدم مع تكامل TaiRay Wafer
تعمل هذه الوحدات، مدعومة بتكنولوجيا الرقاقة TaiRay والاتصال الخلفي (BC)، على توفير موثوقية فائقة وتجميع تيار فائق وتقليل فقدان الطاقة -مثالية لتركيبات الطاقة الشمسية- ذات الطلب العالي.
معايير التصنيع والجودة الذكية
تم تصميم هذه الوحدات وفقًا لأنظمة التصنيع الذكية الخاصة بشركة DS وبروتوكولات جودة دورة الحياة الصارمة، وهي تلبي أعلى معايير المتانة والاتساق والأداء.
تقنية DS لكفاءة التحويل العالية
من خلال دمج عمليات المعالجة وتقنية السيليكون البلوري الدقيق (μc-Si)، تحقق وحدات DSND كفاءة محسنة على مستوى الخلية- وإنتاج طاقة إجمالي محسّن.
ما يصل إلى 95% من مكاسب الوجهين
بفضل التصميم ثنائي الجانب المتماثل بشكل طبيعي، تلتقط الوحدات إشعاعًا إضافيًا من الجانب الخلفي، مما يعزز إنتاج الطاقة بشكل كبير.
ختم PIB للبيئات القاسية
تم تأطير كل وحدة بطبقات PIB مدمجة، وتتجاوز مقاومة تآكل الرذاذ بأملاح IEC -المستوى 8، مما يضمن أداءً قويًا في المناطق الساحلية والرطبة.
المنفعة-الجاهزية والتكلفة-حلول الطاقة الشمسية الفعالة
تم تحسين سلسلة DSND 625~660 لمزارع الطاقة الشمسية-الكبيرة الحجم، مما يساعد على تقليل تكاليف توازن النظام (BOS) وتحقيق تكلفة منخفضة للطاقة (LCOE)، مما يزيد من عائد الاستثمار للمستثمرين والمطورين.
شهادة
IEC 61215، IEC 61730، UL 61730 ISO9001:2015: نظام إدارة الجودة ISO
ISO14001:2015: نظام إدارة البيئة ISO
ISO45001:2018: الصحة والسلامة المهنية
IEC62941: إرشادات لتأهيل تصميم الوحدة والموافقة على النوع
المعلمات الميكانيكية
|
الخلية (مم) |
182*91 مونو |
| الأبعاد (الطول*العرض*الارتفاع) (مم) |
2382*1134*30 |
| الوزن (كجم) | 33.5 |
| حجم المقطع العرضي للكابل (m㎡) | 4 |
| عدد الخلايا والاتصالات |
144 (6*24) |
| عدد الثنائيات | 3 |
مؤهل
| الأعلى. جهد النظام (الخامس تيار مستمر) | DC1500V (IEC) |
| نطاق درجة الحرارة للدراجات (درجة) | -40~+85 |
| الأعلى. تصنيف سلسلة الصمامات (أ) | 30 |
| التسامح من Pmax | 0~+3% |
| الأعلى. حمل الرياح / ماكس. حمل الثلج (باسكال) | 2400 / 5400 |
| سعر النقطة الساخنة | مجاني 100% |
|
درجة حرارة خلية التشغيل الاسمية (درجة) |
45±2 |
| تصنيف النار | الفئة ج |
| صندوق التوصيل ودرجة حماية الموصل | IP68 |
| عامل ثنائي الوجه (٪) | 70±5 |
المعلمات الكهربائية
| dsnd625 | dsnd630 | دسند635 | DSND640 | DSDN645 | DSDN650 | DSDN655 | DSDN660 | ||
|---|---|---|---|---|---|---|---|---|---|
|
شركة الاتصالات السعودية AM1.5، 1000 واط/㎡ درجة حرارة الخلية 25 درجة |
الأعلى. الطاقة عند شركة الاتصالات السعودية (Pmpp/W) | 625 | 630 | 635 | 640 | 645 | 650 | 655 | 660 |
| الأعلى. جهد الطاقة (Vmp/V) | 44.16 | 44.26 | 44.36 | 44.46 | 44.56 | 44.65 | 44.75 | 44.85 | |
| الأعلى. تيار الطاقة (عفريت/أ) | 14.16 | 14.24 | 14.40 | 14.40 | 14.48 | 14.56 | 14.64 | 14.72 | |
| جهد الدائرة المفتوحة (Voc/V) | 53.30 | 53.40 | 53.60 | 53.60 | 53.70 | 53.80 | 53.90 | 54.00 | |
| تيار الدائرة القصيرة (Isc/A) | 14.85 | 14.93 | 15.01 | 15.09 | 15.17 | 15.25 | 15.33 | 15.41 | |
| كفاءة الوحدة (%) | 23.1 |
23.3 |
23.5 | 23.7 | 23.9 | 24.1 | 24.2 | 24.4 | |
|
NOCT AM1.5، 800 واط/㎡، درجة الحرارة المحيطة 20 درجة، سرعة الرياح 1 م/ث |
الأعلى. الطاقة عند NOCT (Pmpp/W) | 475.8 | 479.6 | 487.2 | 487.2 | 491.0 | 494.8 | 498.6 | 502.4 |
| الأعلى. جهد الطاقة (Vmp/V) | 41.97 | 42.06 | 42.25 | 42.25 | 42.35 | 42.43 | 42.53 | 42.62 | |
| الأعلى. تيار الطاقة (عفريت/أ) | 11.35 | 11.42 | 11.54 | 11.54 | 11.61 | 11.67 | 11.73 | 11.80 | |
| جهد الدائرة المفتوحة (Voc/V) | 50.65 | 50.75 | 50.94 | 50.94 | 51.03 | 51.13 | 51.22 | 51.32 | |
| تيار الدائرة القصيرة (Isc/A) | 11.93 | 12.00 | 12.12 | 12.12 | 12.18 | 12.25 | 12.31 | 12.38 | |
|
خصائص كهربائية مع مكاسب مختلفة للطاقة في الجانب الخلفي (إشارة إلى 575 واط في الأمام) |
|||||||||
| ماكس/ث | المركبات العضوية المتطايرة/الخامس | إيسك/أ | فمب/V | عفريت / أ | كسب Pmax | ||||
| 677 | 52.70 | 15.93 | 44.56 | 15.20 | 5% | ||||
| 710 | 52.70 | 16.69 | 44.56 | 15.93 | 10% | ||||
| 744 | 52.80 | 17.45 | 44.66 | 16.65 | 15% | ||||
| 776 | 52.80 | 18.20 | 44.66 | 17.38 | 20% | ||||
| 808 | 52.80 | 18.96 | 44.66 | 18.10 | 25% | ||||
تكوين التعبئة
| حاوية (مكعب عالي) | |
|---|---|
| وحدات لكل البليت | 36 |
| المنصات لكل حاوية | 9 |
| وحدات لكل حاوية | 720 |
معاملات درجة الحرارة
| معامل درجة الحرارة الجهد (Voc) | -0.200%/ درجة |
| معامل درجة الحرارة الحالي (Isc) | 0.050%/ درجة |
| معامل درجة الحرارة الطاقة (Pm) | -0.260%/ درجة |
