【مقدمة المنتج】
خلية | احاديه |
لا. من الخلايا | 60 (6×10) |
تصنيف الحد الأقصى للطاقة(Pmax) | 330 واط |
أقصى قدر من الكفاءة | 19.8% |
صندوق الوصلات | IP68 |
أقصى جهد للنظام | 1000 فولت DC |
درجة حرارة التشغيل | -40 درجة مئوية ~+85 درجة مئوية |
【وصف المنتج】

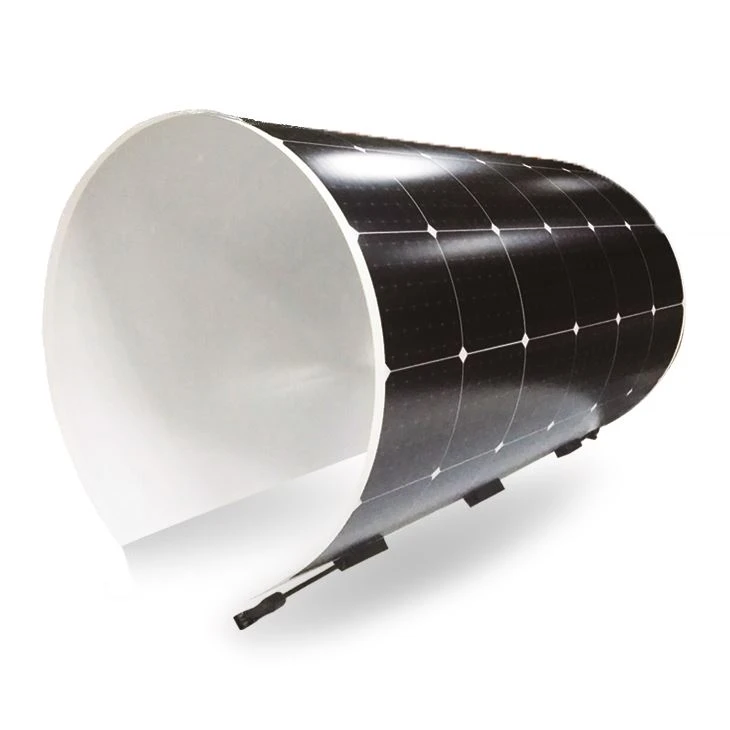

هذه السلسلة من الألواح الشمسية المرنة مصنوعة من مواد صفح ETFE متميزة ، وخلية شمسية جديدة وتكنولوجيا التعبئة والتغليف MWT PCB. جودة عالية ETFE صفح المواد التي نستخدمها هو مكافحة مياه البحر والتآكل، وخفيفة الوزن، وشفافة للغاية . هذه السلسلة من الألواح الشمسية لديها كفاءة عالية، وخفيفة الوزن، ويمكن أن تكون عازمة على قوس 30 درجة دون ضرر، وهذه هي أهم الميزات لأفضل الألواح الشمسية مرنة. مع الميزات الهامة، يمكن تطبيق الألواح الشمسية المرنة على التطبيقات السطحية غير النظامية أكثر، مثل رفس، قوارب، اليخوت، سيارات، مشاة البحرية، المعسكر، والشاحنات، عربات الخ.
【الميزات الرئيسية】
【البعد من وحدة PV】
【البيانات الكهربائية في شركة الاتصالات السعودية】
تصنيف الحد الأقصى للطاقة (Pmax) [W] | 290 | 300 | 310 | 320 | 330 |
فتح الدائرة الجهد (Voc) [V] | 38.4 | 38.8 | 39.2 | 39.6 | 40.0 |
أقصى جهد كهربائي (VMP) [V] | 31.2 | 31.6 | 32.0 | 32.4 | 32.8 |
الدائرة القصيرة الحالي (ISC) [A] | 9.50 | 9.66 | 9.82 | 9.98 | 10.14 |
أقصى تيار طاقة(Imp) [A] | 9.30 | 9.50 | 9.69 | 9.88 | 10.08 |
كفاءة الوحدة النمطية [٪] | 17.6 | 18.3 | 18.9 | 19.5 | 19.8 |
تسامح القوة | 0 ~ + 5W | ||||
معامل درجة الحرارة في Isc(α_Isc) | 0.06٪/درجة مئوية | ||||
معامل درجة الحرارة ل Voc(β_Voc) | -0.28٪/درجة مئوية | ||||
معامل درجة الحرارة Pmax (γ_Pmp) | -0.36٪/درجة مئوية | ||||
شركة الاتصالات السعودية | الإشعاع 1000 واط/م²، درجة حرارة الخلية 25 درجة مئوية، AM1.5G | ||||
【البيانات الكهربائية في NOCT】
تصنيف الحد الأقصى للطاقة (Pmax) [W] | 216 | 224 | 232 | 240 | 248 |
فتح الدائرة الجهد (Voc) [V] | 35.5 | 35.7 | 35.9 | 36.1 | 36.3 |
أقصى جهد كهربائي (VMP) [V] | 28.5 | 28.9 | 29.3 | 29.7 | 30.3 |
الدائرة القصيرة الحالي (ISC) [A] | 7.65 | 7.85 | 8.04 | 8.22 | 8.41 |
أقصى تيار طاقة(Imp) [A] | 7.58 | 7.76 | 7.93 | 8.09 | 8.27 |
شركة الاتصالات السعودية | الإشعاع 800W/m²، درجة الحرارة المحيطة 20 درجة مئوية، سرعة الرياح 1m/s | ||||
【منحنيات الجهد الحالي】
【البيانات الميكانيكية】
البعد (LxWxH) | 1660mmx990mmx1.4mm |
ثقل | 4.0 كغم |
المواد الخلفية | الطائرة الخلفية (أبيض، شفاف، أسود) |
الخلية (الكمية / المادة / النوع / الأبعاد) | 60 (10x6) / أحادي البلورة PERC / 6 بوصة |
Encapsulant (المواد) | ايفا |
إطار | اي |
مربع التقاطع (درجة الحماية) | IP68 |
كابل (طول / المقطع العرضي) | مخصصة من قبل العملاء / 4mm2 |
موصل | متوافق مع MC4 |
【شهادة】
【ظروف التشغيل】
ماكس. جهد النظام | DC 1000V (IEC) |
ماكس. تصنيف الصمامات السلسلة | 15A |
نطاق درجة حرارة التشغيل | -40 درجة مئوية ~+85 درجة مئوية |
نصف قطر الانحناء | ≥ 0.20 متر |
