【مقدمة المنتج】

خلية	كثرة الوحيدات
عدد الخلايا	144（6×24）
الطاقة القصوى المقدرة (Pmax)	410W
أقصى قدر من الكفاءة	20.4%
مربع تقاطع	IP68
أقصى جهد للنظام	1000 فولت / 1500 فولت تيار مستمر
درجة حرارة التشغيل	-40℃～+85℃

【وصف المنتج】

تقنية نصف القطع عبارة عن خلايا شمسية طبيعية تم تقطيعها إلى نصفين. بدلاً من وجود 60 خلية شمسية ، كما تفعل معظم الألواح الموضوعة على الأسطح ، تحتوي على 144 خلية شمسية نصف الحجم. ينتج عن هذا مقاومة كهربائية أقل مما يحسن الكفاءة. فائدة إضافية هي أن الألواح نصف المقطوعة تقاوم تأثيرات الظل بشكل أفضل من الألواح الشمسية القياسية. هذا لا يرجع مباشرة إلى قطع الخلايا إلى نصفين ولكن بسبب الطريقة التي يتم بها توصيل الأسلاك معًا.

تستخدم هذه اللوحة الشمسية العائلية تقنية نصف خلية (نصف مقطوعة) مغلفة بـ 144 خلية نصفية وتخطيط 6 × 24. مع طاقة تصل إلى 410 واط ، تساعد هذه اللوحة الشمسية العائلية على خفض تكلفة BOS.

【دلائل الميزات】

أبعاد الوحدة الكهروضوئية】

Dimension of 410W half-cell PERC solar module

【البيانات الكهربائية في شركة الاتصالات السعودية

الطاقة القصوى المقدرة (Pmax) [W]	390	395	400	405	410
جهد الدائرة المفتوحة (Voc) [V]	48.91	49.21	49.50	49.81	50.12
أقصى جهد كهربائي (Vmp) [V]	40.55	40.85	41.17	41.46	41.76
تيار الدائرة القصيرة (Isc) [A]	10.16	10.21	10.26	10.32	10.37
أقصى تيار للطاقة (عفريت) [A]	9.62	9.67	9.72	9.77	9.82
كفاءة الوحدة النمطية [٪]	19.4	19.7	19.9	20.2	20.4
تحمل القوة	0~+5W
معامل درجة حرارة Isc (α_Isc)	0.05%/℃
معامل درجة حرارة Voc (β_Voc)	-0.288%/℃
معامل درجة حرارة Pmax (γ_Pmp)	-0.349%/℃
شركة الاتصالات السعودية	Irradiance 1000W / m²، درجة حرارة الخلية 25 ℃، AM1.5G

البيانات الكهربائية في NOCT وظروف التشغيل】

المعلمات الكهربائية في NOCT
يكتب	390	395	400	405	410
الطاقة القصوى المقدرة (Pmax) [W]	289	292	296	300	303
جهد الدائرة المفتوحة (Voc) [V]	45.04	45.30	45.56	45.81	46.06
أقصى جهد للطاقة (Vmp) [V]	37.29	37.52	37.76	38.03	38.28
تيار الدائرة القصيرة (Isc) [A]	8.18	8.23	8.28	8.33	8.38
أقصى تيار للطاقة (عفريت) [A]	7.74	7.79	7.84	7.88	7.93
NOCT	Irradiance 800W / m²، درجة الحرارة المحيطة 20 ℃، سرعة الرياح 1m / s، AM1.5G

ظروف التشغيل
أقصى جهد للنظام	1000 فولت / 1500 فولت تيار مستمر (إيك)
درجة حرارة التشغيل	-40℃~+85℃
أقصى سلسلة فيوز	20A
أقصى حمل ثابت ، أمامي	5400 باسكال
أقصى حمل ثابت ، رجوع	2400 باسكال
NOCT	45±2℃
فئة التطبيق	فئة أ

【منحنيات الجهد الحالي】

IV curves of 410W half-cell PERC solar module

【البيانات الميكانيكية】

وزن	22.7 كجم ± 3٪
أبعاد	2015 ± 2 مم × 996 ± 2 مم × 40 ± 1 مم
حجم المقطع العرضي للكابل	4 مم 2
عدد الخلايا	144(6x24)
مربع تقاطع	IP68 ، 3 ثنائيات
موصل	QC 4.10-35
طول الكابل (بما في ذلك الموصل)	عمودي: 300 ملم (+) / 400 ملم (-) أفقي: 1200 مم (+) / 1200 مم (-)
تكوين التعبئة والتغليف	30 في الطبلية

【شهادة】

【ضمان】

الوسم : 410w لوحة شمسية أحادية البلورية نصف خلية perc ، الصين ، الموردين ، الشركات المصنعة ، المصنع ، صنع في الصين

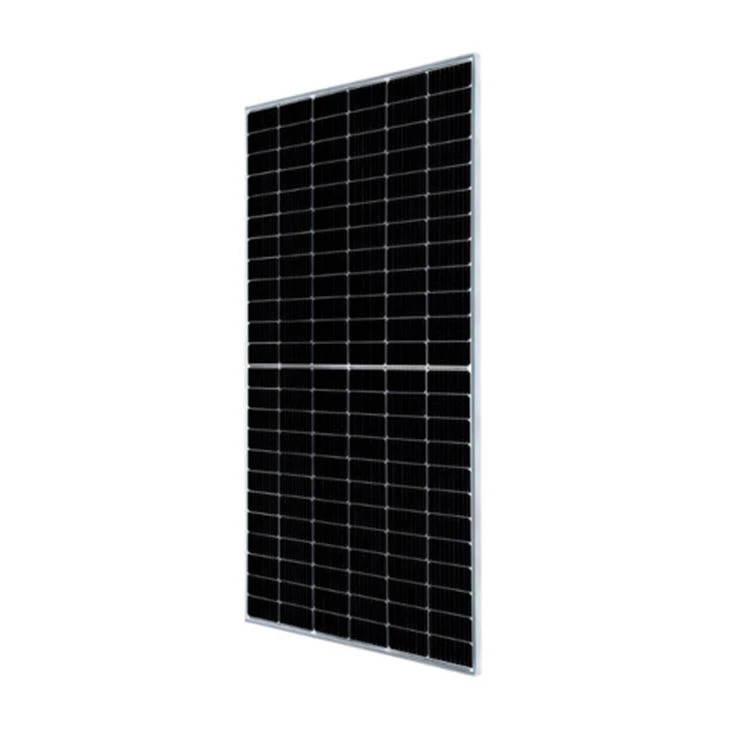

410W نصف خلية PERC لوحة شمسية أحادية البلورية
