【مقدمة المنتج】
خلية | كثرة الوحيدات |
عدد الخلايا | 96（8×12） |
الطاقة القصوى المقدرة (Pmax) | 520W |
أقصى قدر من الكفاءة | 20.3% |
مربع تقاطع | IP68 |
أقصى جهد للنظام | 1000 فولت / 1500 فولت تيار مستمر |
درجة حرارة التشغيل | -40℃～+85℃ |
【وصف المنتج】
أكثر من 500W لوحة شمسية أحادية البلورية PERC. مدعومًا بـ 96 قطعة من خلايا PERCIUM عالية الكفاءة ، توفر هذه السلسلة من الوحدات عالية الأداء الحل الأكثر فعالية من حيث التكلفة لخفض LCOE لأي أنظمة كهروضوئية كبيرة أو صغيرة.
【دلائل الميزات】
أبعاد الوحدة الكهروضوئية】
【البيانات الكهربائية في شركة الاتصالات السعودية
الطاقة القصوى المقدرة (Pmax) [W] | 480 | 490 | 500 | 510 | 520 |
جهد الدائرة المفتوحة (Voc) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
أقصى جهد كهربائي (Vmp) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
تيار الدائرة القصيرة (Isc) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
أقصى تيار للطاقة (عفريت) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
كفاءة الوحدة النمطية [٪] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
تحمل القوة | 0~+5W | ||||
معامل درجة حرارة Isc (α_Isc) | 0.05%/℃ | ||||
معامل درجة حرارة Voc (β_Voc) | -0.275%/℃ | ||||
معامل درجة حرارة Pmax (γ_Pmp) | -0.368%/℃ | ||||
شركة الاتصالات السعودية | Irradiance 1000W / m²، درجة حرارة الخلية 25 ℃، AM1.5G | ||||
البيانات الكهربائية في NOCT وظروف التشغيل】
المعلمات الكهربائية في NOCT | |||||
يكتب | 480 | 490 | 500 | 510 | 520 |
الطاقة القصوى المقدرة (Pmax) [W] | 355 | 363 | 370 | 378 | 386 |
جهد الدائرة المفتوحة (Voc) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
أقصى جهد للطاقة (Vmp) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
تيار الدائرة القصيرة (Isc) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
أقصى تيار للطاقة (عفريت) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
NOCT | Irradiance 800W / m²، درجة الحرارة المحيطة 20 ℃، سرعة الرياح 1m / s، AM1.5G | ||||
ظروف التشغيل | |
أقصى جهد للنظام | 1000 فولت / 1500 فولت تيار مستمر (إيك) |
درجة حرارة التشغيل | -40℃~+85℃ |
أقصى سلسلة فيوز | 20A |
أقصى حمل ثابت ، أمامي | 5400 باسكال |
أقصى حمل ثابت ، رجوع | 2400 باسكال |
NOCT | 45±2℃ |
فئة التطبيق | فئة أ |
【البيانات الميكانيكية】
تحديد | |
خلية | كثرة الوحيدات |
وزن | 26 كجم ± 3٪ |
أبعاد | 1956 ± 2mmx1310 ± 2mmx45 ± 1mm |
حجم المقطع العرضي للكابل | 4 مم 2 |
عدد الخلايا | 96(8x12) |
مربع تقاطع | IP68 ، 4 ثنائيات |
موصل | QC 4.10-35 |
طول الكابل (بما في ذلك الموصل) | عمودي: 300 مم (+) / 400 مم (-) ؛ أفقي: 1000 مم (+) / 1000 مم (-) |
تكوين التعبئة والتغليف | 30 في الطبلية |

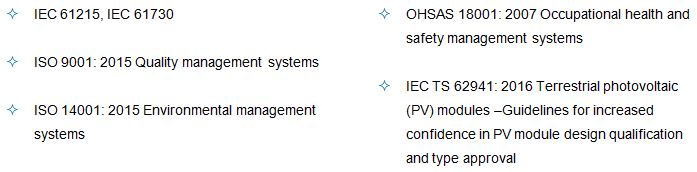

【شهادة】

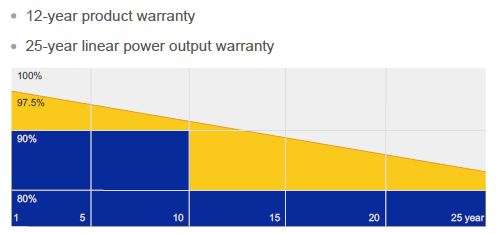

【ضمان】
